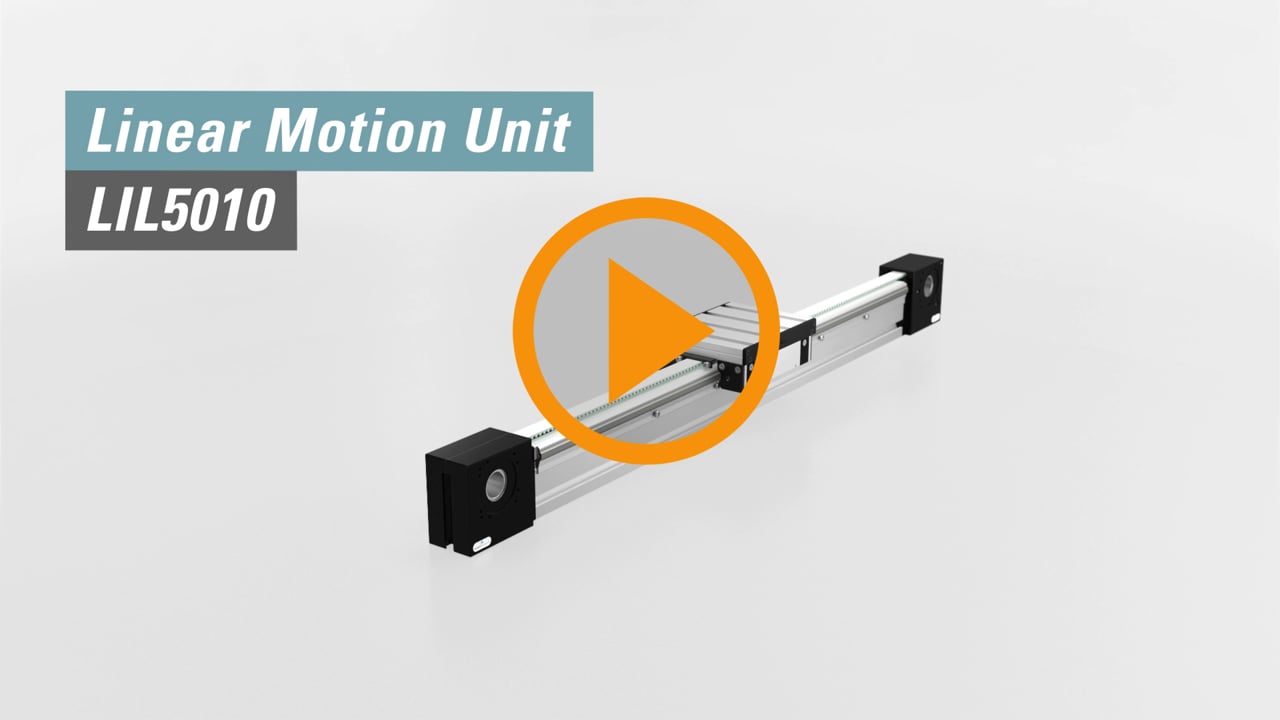

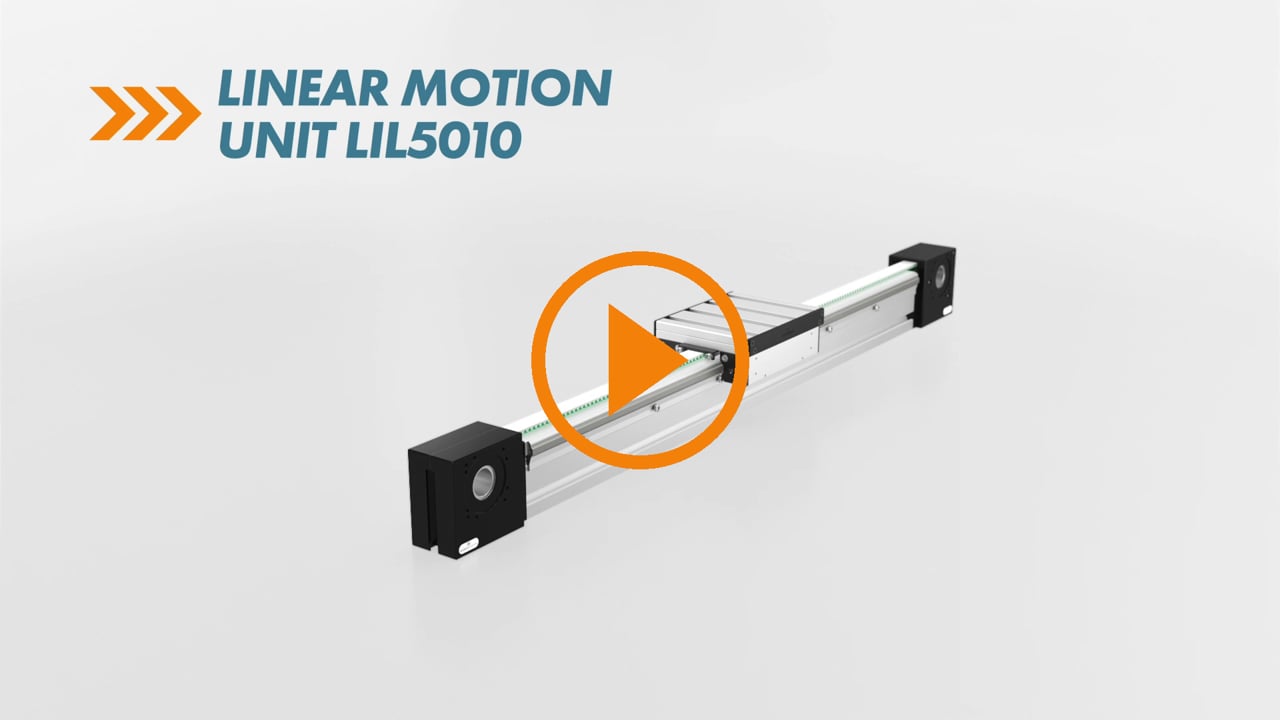

Linear Motion Unit 50
Application
Transporting, moving, pushing of workpieces of all kinds.
e.g. use as XYZ gantries
- built from 50x100mm aluminum extrusions
- standard carriage plate 200x150mm
- net weight of carriage 2.66kg
Product features
Transporting, moving, pushing of workpieces of all kinds.
e.g. use as XYZ gantries
Base extrusion |
50×100 PIL 5010 |
---|---|
Standard carriage plate |
200x150mm |
Md max. |
60Nm (max. transmittable drive torque) |
Carriage stroke per revolution |
200mm |
Pitch circle diameter |
63.66mm |
Idle torque |
1Nm |
Positioning accuracy |
±0.2mm (without drive backlash) |
Dead weight of carriage |
2.66kg |
