Scharnierkettenförderer 80

C8S

Anwendung

für Transportaufgaben aller Art

  • Aufbau durch speziell entwickelte und standardisierte Aluminiumprofile
  • Rahmenbreiten von 87 bis 195 mm
  • Standardlängen bis 15 m
Konfigurieren
Produktmerkmale
share-icon share-icon
Scharnierkettenförderer 80

Scharnierkettenförderer 80

Übergabe von Produkten - Spurwechsel versetzt mit gerader Seitenführung

Übergabe von Produkten - Spurwechsel versetzt mit gerader Seitenführung

Übergabe von Produkten - Spurwechsel parallel mit gebogener Seitenführung

Übergabe von Produkten - Spurwechsel parallel mit gebogener Seitenführung

Optimale Anpassung an Materialfluss kompakte Fördertechnik mit besonders engen Radien

Optimale Anpassung an Materialfluss kompakte Fördertechnik mit besonders engen Radien

Energieeffizient und Zuverlässig lange Strecken mit nur einem Antrieb Kettendurchhang für optimale Spannung der Scharnierkette

Energieeffizient und Zuverlässig lange Strecken mit nur einem Antrieb Kettendurchhang für optimale Spannung der Scharnierkette

Scharnierkettenförderer 80
Übergabe von Produkten - Spurwechsel versetzt mit gerader Seitenführung
Übergabe von Produkten - Spurwechsel parallel mit gebogener Seitenführung
Optimale Anpassung an Materialfluss kompakte Fördertechnik mit besonders engen Radien
Energieeffizient und Zuverlässig lange Strecken mit nur einem Antrieb Kettendurchhang für optimale Spannung der Scharnierkette
Beschreibung
Informationen
Technische Daten

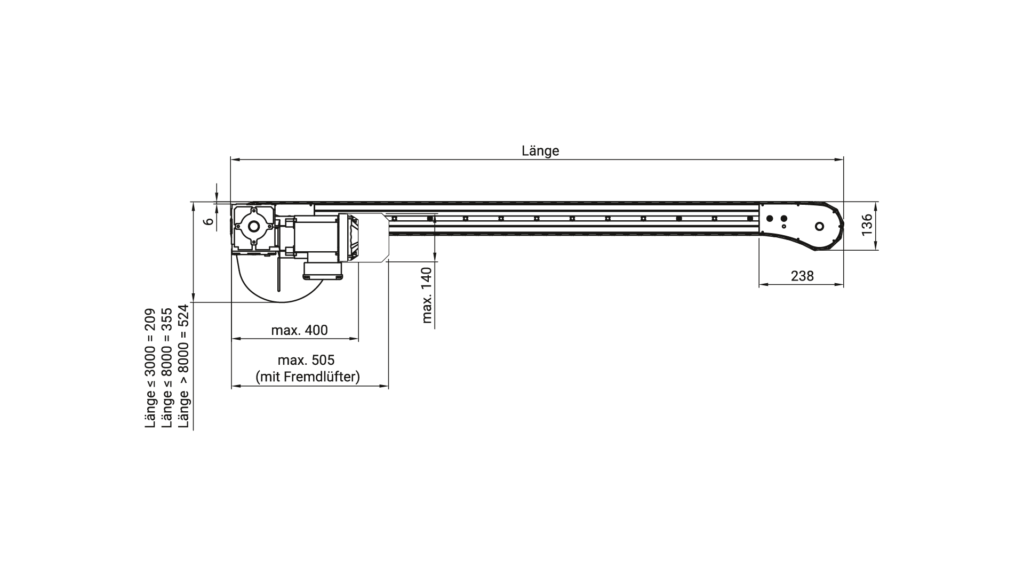

Bemaßung
Downloads
Profildurchbiegung
Anwendungslösungen

Produktinformationen

Bauformvarianten Seitenansicht

  • Horizontalförderer
  • Steigförderer mit Vorlauf
  • Steigförderer mit Nachlauf
  • Steigförderer mit Vor- und Nachlauf

Bauformvarianten Draufsicht

  • L Form
  • U Form
  • US Form
  • S Form

Antriebsvarianten

  • Kopfantrieb direkt links
  • Kopfantrieb direkt rechts

Geschwindigkeiten

5 bis 30 m/min

Antriebsleistung

je nach Fördergeschwindigkeit und Belastung
0,25 kW bis 0,37 kW (230/400 V; 50/60 Hz; IP 54)

max. Fördergut Gesamtlast

150 kg

Temperaturbereich

-20°C bis +40°C

Kettenausführung

Standardanwendung, adhäsiv für Steigtransport, staufähig, usw.

Mittenradien (Kette)

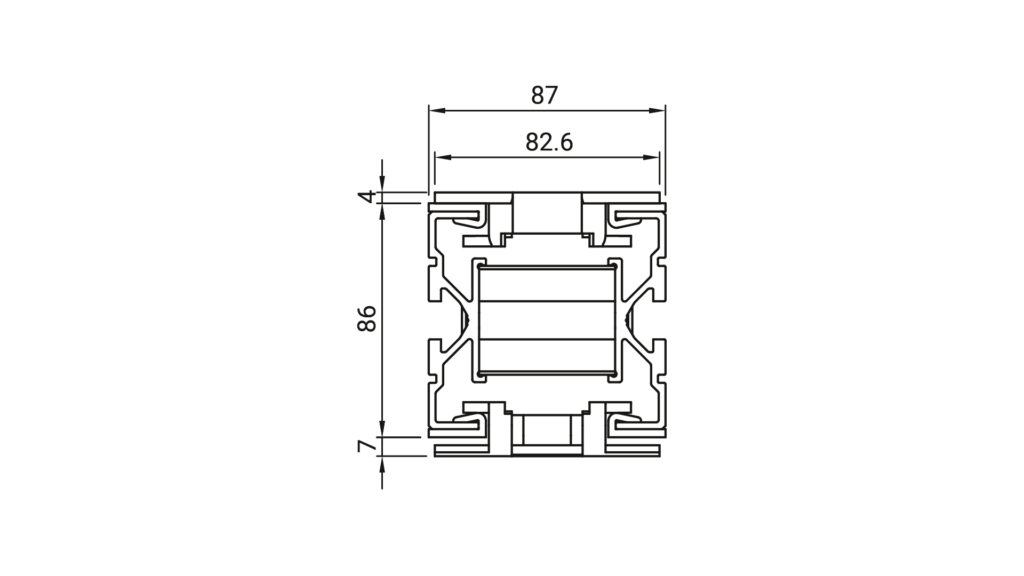

Rahmenbreite 87 mm = 200 mm

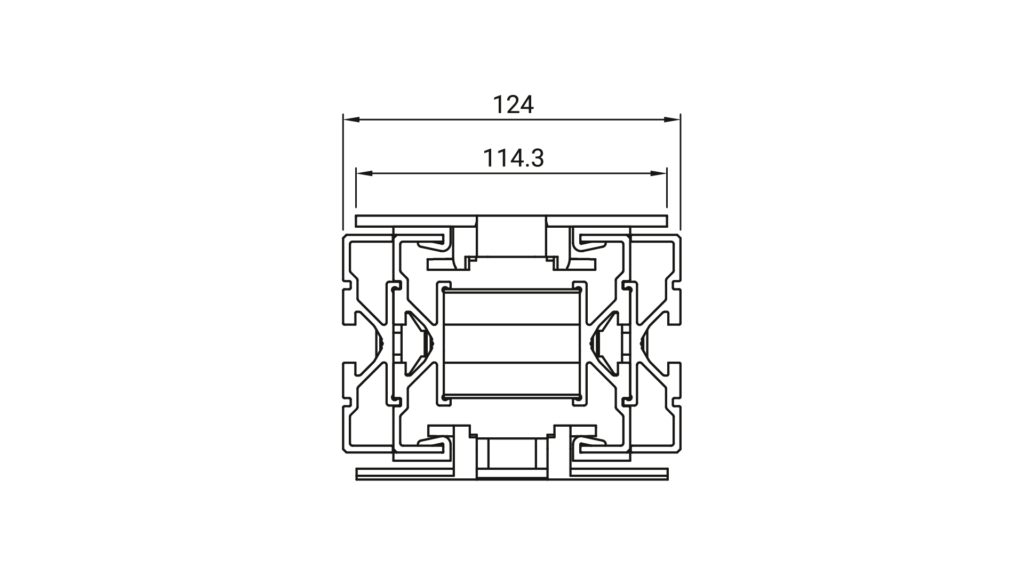

Rahmenbreite 124 mm = 200 mm

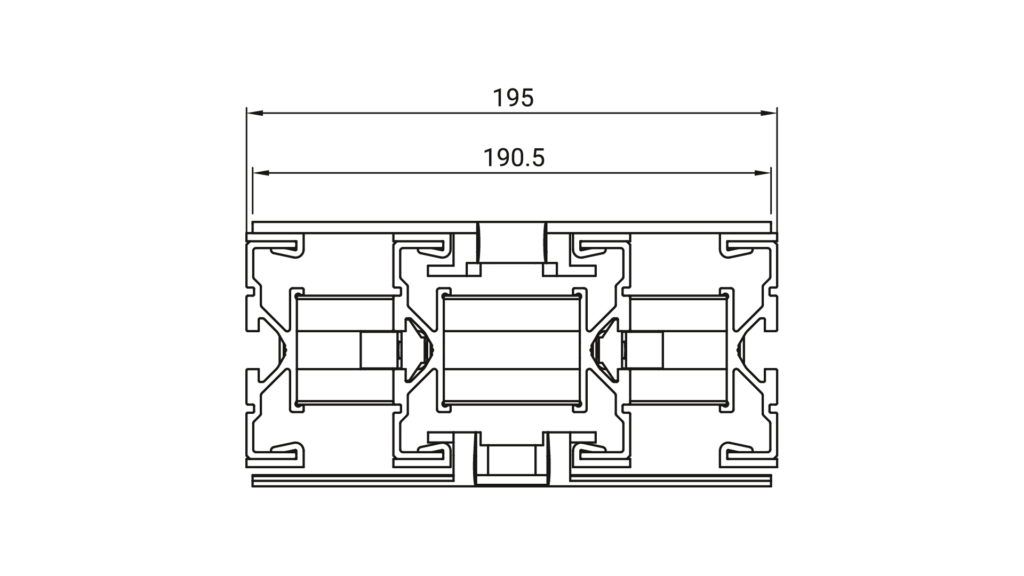

Rahmenbreite 195 mm = 400 mm

Belastungsarten

Krafteinwirkung

Verteilt Verteilt
Zentral Zentral

Belastungsfall

Beidseitig aufliegend, verteilt Beidseitig aufliegend
Beidseitig eingespannt, verteilt Beidseitig eingespannt
Einseitig eingespannt, verteilt Einseitig eingespannt

Berechnungseingabe

Kraft   F

N

Spannweite   L

mm

Berechnungsergebnis

Durchbiegung  f 0.00 mm
Biegespannung  σ 0.00 N/mm²
Biegespannung darf nicht größer 50 N/mm² sein!
Die Durchbiegung sollte nicht mehr als 3 mm betragen.
Die Berechnungen enthalten keine Sicherheit!

Zusammenfassung

Profil: Scharnierkettenförderer 80 Krafteinwirkung: Verteilt Profilausrichtung: Horizontal Belastungsfall: Beidseitig aufliegend Kraft  F : 0 N Spannweite  L : 0 mm
