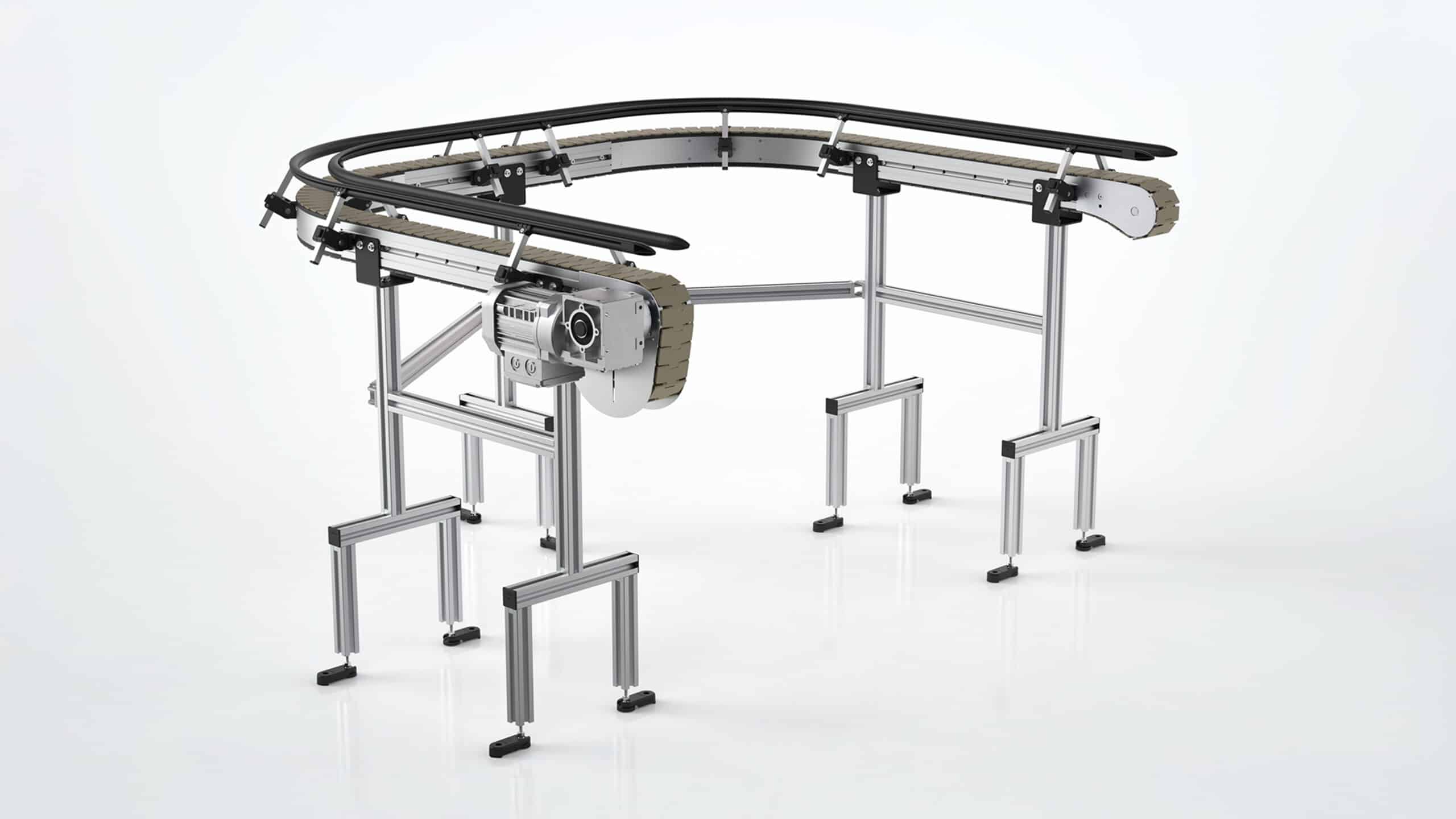

Scharnierkettenförderer

Effiziente Fördertechnik für anspruchsvolle Streckenführung

Die Scharnierkettenförderer von Robotunits ermöglichen die einfache Anpassung an Ihr Strecken-Layout, perfekt für lange Strecken mit nur einem Antrieb. Robust, zuverlässig und wartungsarm – für effiziente, reibungslose Prozesse in Industrie und Logistik.

Jetzt konfigurieren Jetzt anfragen

Übersicht

Scharnierkettenförderer

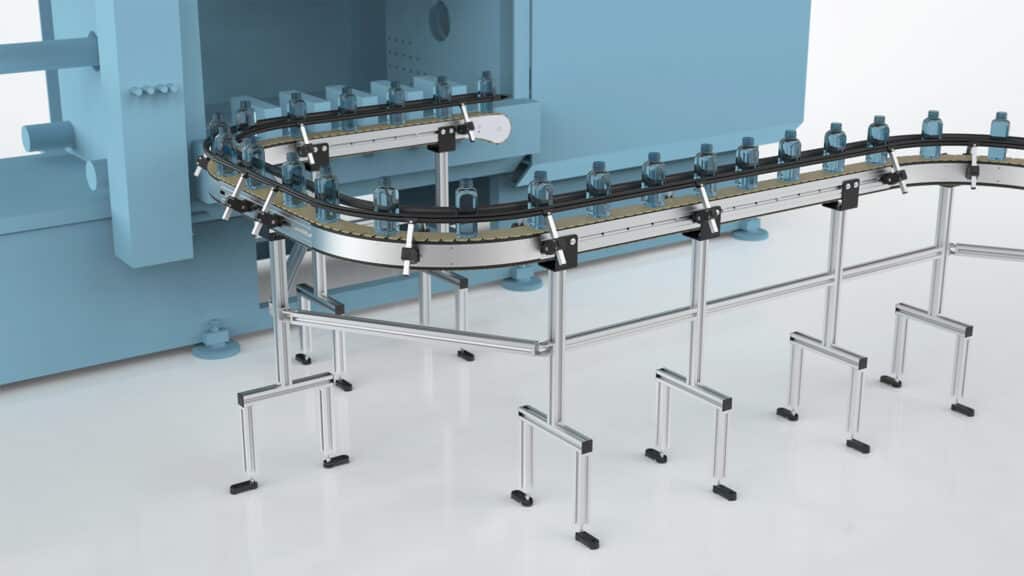

Anwendungsbeispiel

Scharnierkettenförderer

Zuverlässig, flexibel und effizient

Entdecken Sie die flexible und zuverlässige Lösung für den Materialtransport über längere Strecken: Unsere Scharnierkettenförderer sind dafür ausgelegt komplexe Strecken mit mehreren Kurven mühelos zu bewältigen. Ob in der Verpackungsindustrie, Logistik, Lebensmittelbranche, Abfallwirtschaft oder Automobilindustrie, sie bieten eine effiziente, sichere und wartungsarme Fördertechnik, die sich nahtlos in Ihre Produktions- und Logistikprozesse einfügt. Mit ihrer robusten Bauweise und vielfältigen Einsatzmöglichkeiten sorgen unsere Förderer für reibungslose Abläufe, erhöhte Produktivität und eine nachhaltige Optimierung Ihrer Prozesse.

Fakten

kompakte Fördertechnik mit besonders engen Radien
lange Strecken mit nur einem Antrieb
Umlenkung flächenbündig mit Rahmenprofil

Nutzen

optimale Anpassung an Räumlichkeit und Materialfluss
Energieeffizienz
einfache Übergabe von Produkten

Technische Daten

* abhängig vom Streckenlayout
Rahmenbreite:	87 mm, 124 mm, 195 mm
Kettenbreite:	82,6 mm, 114,3 mm, 190,5 mm
Min. Kurvenradius:	Kettenbreite 82,6 mm = 200 mm, Kettenbreite 114,3 mm = 200 mm, Kettenbreite 190,5 mm = 400 mm
Geschwindigkeit:	5 m/min bis 30 m/min
Max. Fördererlänge:	ca. 15.000 mm *
Max. Fördergewicht:	ca. 150 kg *

Weitere Breiten und Geschwindigkeiten auf Anfrage!

Scharnierkettenförderer

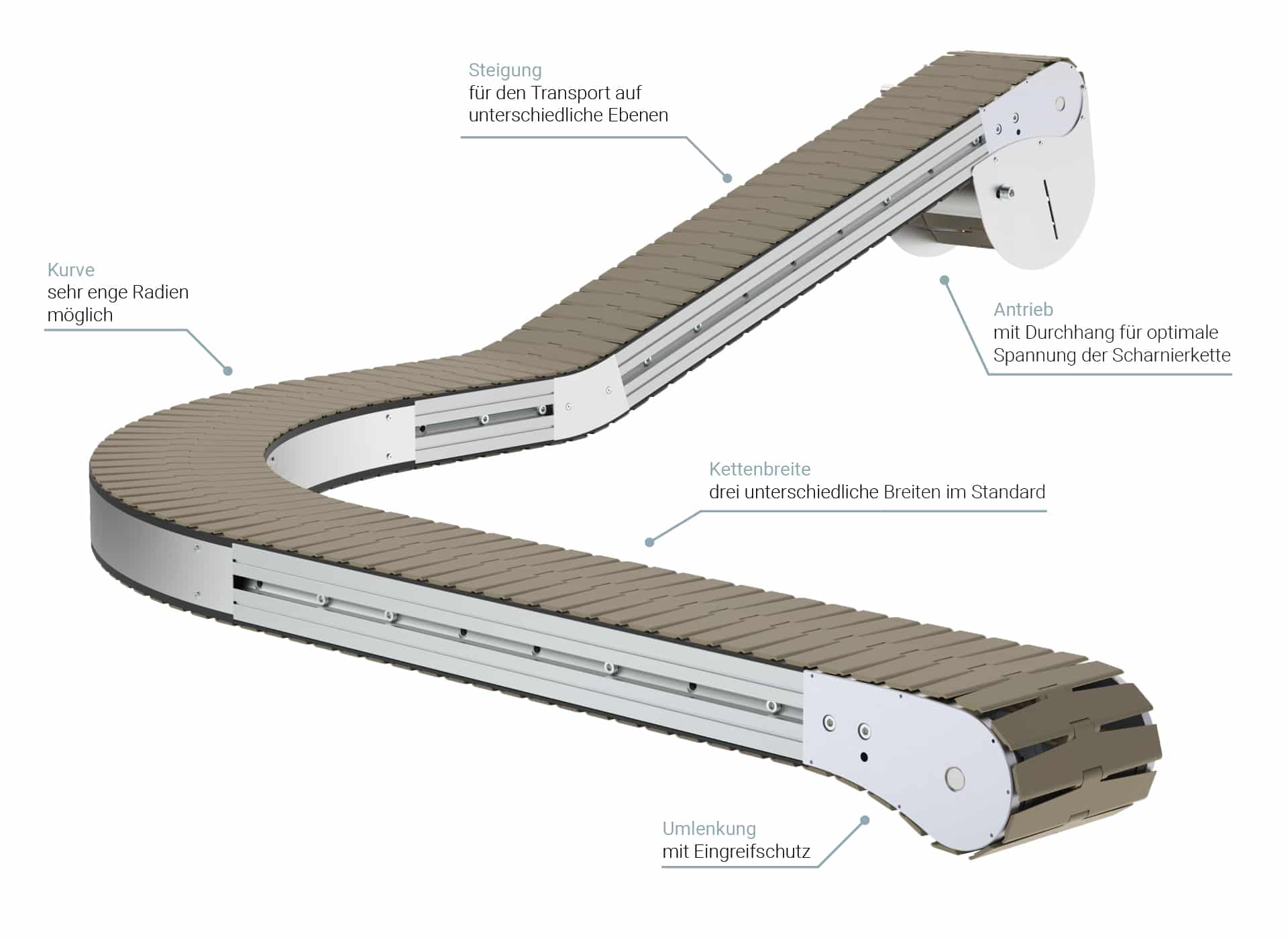

Aufbau, Antrieb und Steuerung

Spezielles Profil:

Anbaumöglichkeiten für Sensorik, Seitenführung und Unterbau

Antrieb:

Antrieb 230/400V
Gurtdurchhang für optimale Spannung der Scharnierkette

Umlenkung:

spezielle Umlenkung für den optimalen Lauf der Scharnierkette
flächenbündig mit Rahmenprofil

Drei Rahmenbreiten

für jede Anwendung die richtige Rahmenbreite, je nach Gewicht, Geschwindigkeit, Steigung, Streckenlayout, usw.

Scharnierkette:

unterschiedliche Kettenbreiten
sehr enge Kurvenradien
Kettenglieder sind einzeln austauschbar

Schlüsselfertige Förderlösungen

Unsere Scharnierkettenförderer sind äußerst vielseitig einsetzbar: sowohl im Takt- als auch im Staubetrieb oder in anderen schlüsselfertigen Lösungen, die sich bereits bei unseren Gurt-, Modulband- und Zahnriemenförderern bewährt haben. Damit bieten wir Ihnen maßgeschneiderte Lösungen für die unterschiedlichsten Förderanforderungen und garantieren so eine effiziente, sowie flexible Fördertechnik, die exakt auf Ihre individuellen Bedürfnisse abgestimmt ist.

FAQ - Scharnierkettenförderer

Fragen zum Robotunits Scharnierkettenförderer

Wofür eignet sich ein Scharnierkettenförderer?

Ein Scharnierkettenförderer eignet sich für den kontinuierlichen Transport von Stückgütern über längere Strecken mit mehreren Kurven, Steigungen oder komplexen Streckenlayouts.

Was kann mit dem Scharnierkettenförderer transportiert werden?

Der Scharnierkettenförderer ist auf formstabile Stückgüter ausgelegt, die auf einer festen Auflagefläche transportiert werden können. Typische Einsatzbereiche finden sich in der Verpackungsindustrie, der Logistik, in der Lebensmittelbranche und in der Abfallwirtschaft oder Automobilindustrie.

Wie unterscheidet sich der Scharnierkettenförderer von einem Gurt- oder Modulbandförderer?

Während Gurtförderer für geradlinige Strecken und Modulbandförderer für rauen Betrieb ausgelegt sind, ist der Scharnierkettenförderer die richtige Wahl bei anspruchsvollen Streckenlayouts mit mehreren Kurven, engen Radien und Steigungen. Der Scharnierkettenförderer ermöglicht dank der flächenbündig mit dem Rahmenprofil abschließenden Umlenkung eine besonders kompakte Bauweise.

Welche Fördergewichte und Streckenlängen sind mit dem Scharnierkettenförderer möglich?

Der Scharnierkettenförderer von Robotunits bewältigt Fördergewichte von bis zu 150 kg und Streckenlängen von bis zu ca. 15 m, wobei beide Werte vom jeweiligen Streckenlayout abhängen.

Welche Kurvenradien sind beim Scharnierkettenförderer möglich?

Die Kettenbreiten 82,6 mm und 114,3 mm ermöglichen sehr enge Kurvenradien ab 200 mm, was die Anpassung an bestehende Räumlichkeiten und enge Streckenlayouts erheblich vereinfacht. Die größte Kettenbreite (190,5 mm) bietet einen Mindestkurvenradius von 400 mm. Gerade bei beengten Platzverhältnissen in der Produktion oder Intralogistik ist das ein entscheidender Vorteil gegenüber anderen Fördertechniken.

Ist mit dem Scharnierkettenförderer auch eine Steigung möglich?

Ja, der Scharnierkettenförderer von Robotunits ist für den Transport auf unterschiedliche Ebenen geeignet. Eine Online-Konfiguration ist derzeit nicht möglich. Bei Bedarf prüft Ihr persönlicher Ansprechpartner gerne Ihren individuellen Anwendungsfall.

Steigungen lassen sich in das Streckenlayout integrieren, sodass Fördergüter ohne zusätzliche Hubeinheit von einer Ebene auf die nächste transportiert werden können.

Ist der Scharnierkettenförderer für den Taktbetrieb geeignet?

Ja, der Scharnierkettenförderer von Robotunits eignet sich vollständig für den Taktbetrieb. Im Taktbetrieb werden Fördergüter in definierten, sich wiederholenden Zyklen weiterbewegt, was besonders bei getakteten Montageprozessen oder der sequenziellen Bearbeitung von Werkstücken entscheidend ist.

Ist der Scharnierkettenförderer für den Staubetrieb geeignet?

Ja, der Scharnierkettenförderer ist ebenso für den Staubetrieb geeignet. Im Staubetrieb läuft der Förderer unter dem gestauten Produkt weiter, ohne dass es zu Staudruckkräften kommt, die das Fördergut oder die Anlage belasten. Das macht ihn besonders geeignet für Anwendungen, bei denen Pufferstrecken benötigt werden oder der Materialfluss nicht durchgehend synchronisiert ist, zum Beispiel in der Verpackungsindustrie oder Intralogistik.

Wie aufwendig ist die Wartung des Scharnierkettenförderers?

Der Wartungsaufwand ist konstruktiv auf ein Minimum reduziert. Die einzeln austauschbaren Kettenglieder erlauben eine gezielte Instandhaltung ohne Austausch der gesamten Kette, und der Kettendurchhang sorgt dauerhaft für eine optimale Spannung ohne manuellen Eingriff. Kombiniert mit der robusten Bauweise ergibt sich eine Fördertechnik, auf die Sie sich langfristig verlassen können.

Ist der Scharnierkettenförderer als schlüsselfertige Lösung erhältlich?

Ja. Robotunits liefert Scharnierkettenförderer als schlüsselfertige Förderlösungen inklusive Steuerung und Schaltschrank. Das Plug & Play-Konzept bedeutet für Sie: Eine maßgeschneiderte Lösung die genau auf Ihre individuellen Bedürfnissen abgestimmt ist.

Kann ich den Scharnierkettenförderer online konfigurieren?

Ja. Im Robotunits Konfigurator können Sie Ihren Scharnierkettenförderer individuell planen: Rahmenbreite, Streckenlayout, Betriebsart und Zubehör lassen sich Schritt für Schritt auf Ihre Anforderungen abstimmen. Wenn Ihr Projekt komplexer ist oder Sie Fragen haben, steht Ihnen ein persönlicher Ansprechpartner direkt zur Seite.

Wie nehme ich am schnellsten Kontakt auf, wenn ich eine individuelle Förderanlage mit Scharnierkettenförderer planen möchte?

Robotunits stellt Ihnen für jedes Projekt einen persönlichen Ansprechpartner zur Seite. Zum Kontaktformular
