Řetězový dopravník

Efektivní dopravníkové technologie pro náročné trasování

Deskové řetězové dopravníky od společnosti Robotunits umožňují snadné přizpůsobení u uspořádání linky a jsou ideální pro dlouhé linky s jedním pohonem. Robustní, spolehlivé a nenáročné na údržbu - pro efektivní a plynulé procesy v průmyslu a logistice.

Řetězový dopravník
Řetězový dopravník

Příklad použití

Řetězový dopravník

Spolehlivé, flexibilní a efektivní

Objevte flexibilní a spolehlivé řešení pro přepravu materiálů na delší vzdálenosti: Naše řetězové dopravníky jsou navrženy tak, aby snadno zvládaly složité trasy s několika oblouky. Ať už se jedná o obalový průmysl, logistiku, potravinářský průmysl, odpadové hospodářství nebo automobilový průmysl – nabízí efektivní, bezpečné a bezúdržbové dopravníkové technologie, které se bez problémů začlení do vašich výrobních a logistických procesů. Díky robustní konstrukci a širokému spektru použití zajišťují naše dopravníky plynulost procesů, vyšší produktivitu a trvalou optimalizaci vašich procesů.

Fakta

  • Kompaktní dopravníkové technologie s obzvláště malými poloměry
  • Dlouhé vzdálenosti s jedním pohonem
  • Řemenice v jedné rovině s profilem rámu

Výhody

  • Optimální přizpůsobení prostoru a toku materiálu
  • Energetická účinnost
  • Snadný přenos produktů
CE Icon

Technické údaje

* v závislosti na uspořádání trati
Šířka rámu:87 mm, 124 mm, 195 mm
Šířka řetězu:82,6 mm, 114,3 mm, 190,5 mm
Min. poloměr oblouku:Šířka řetězu 82,6 mm = 200 mm,
Šířka řetězu 114,3 mm = 200 mm,
Šířka řetězu 190,5 mm = 610 mm
Rychlost:5 m/min až 30 m/min
Max. délka dopravníku:cca 15 000 mm *
Max. hmotnost dopravníku:cca 150 kg *

Jiné šířky a rychlosti na vyžádání!

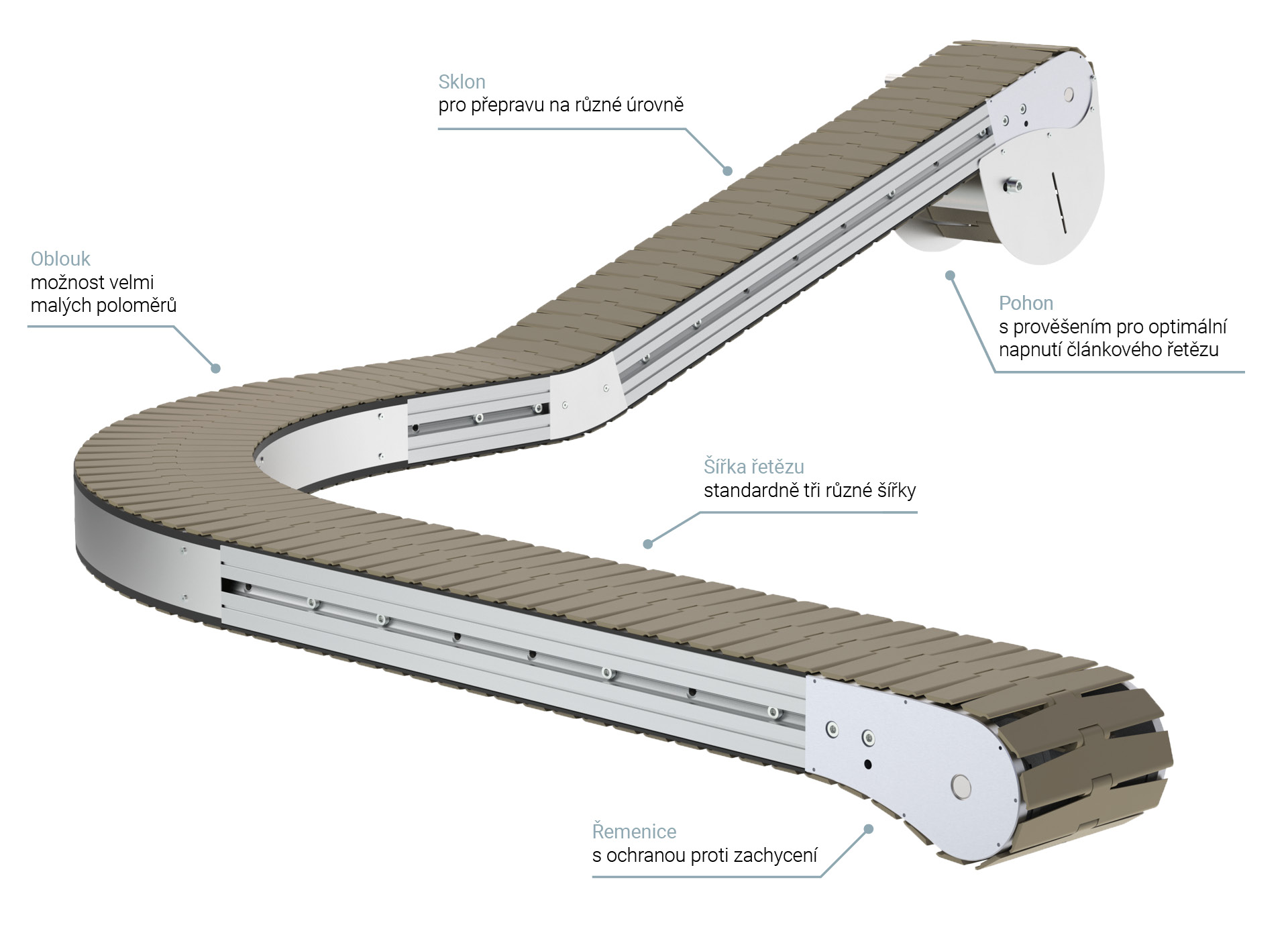

Řetězový dopravník

Struktura, pohon a řízení

Speciální profil:
  • Možnost připojení senzorů, bočního vedení a nosné konstrukce
Pohon:
  • Pohon 230/400V
  • Prověšení řetězu pro optimální napnutí článkového řetězu
Řemenice:
  • Speciální řemenice pro optimální chod článkového řetězu
  • V jedné rovině s profilem rámu
Tři šířky rámu
  • Správnou šířku rámu pro každou aplikaci v závislosti na hmotnosti, rychlosti, sklonu, uspořádání trasy atd.
Technický výkres profilu rámu dopravníku o šířce rámu 87 mm, označený modrým obrysem, zobrazuje konstrukční vlastnosti pro integraci do deskových řetězových dopravníků. Profil je navržen pro použití v závislosti na hmotnosti, měniči otáček, sklonu a uspořádání dráhy a tvoří základ pro flexibilní dopravníková řešení.
Šířka rámu 87 mm
Technický výkres profilu rámu dopravníku o šířce rámu 124 mm, označený modrým obrysem, vhodný pro modulární integraci do deskových řetězových dopravníků s různými možnostmi přizpůsobení pro hmotnost, rychlost, sklon a uspořádání dráhy.
Šířka rámu 124 mm
Technický výkres profilu rámu dopravníku o šířce rámu 195 mm, vhodný pro modulární integraci do deskových řetězových dopravníků pro různé použití v závislosti na hmotnosti, rychlosti a uspořádání dráhy.
Šířka rámu 195 mm
Článkový řetěz:
  • Různé šířky řetězů
  • Možné velmi malé poloměry oblouků
  • Články řetězu jsou samostatně vyměnitelné
Řetěz dopravníku o šířce 82,6 mm a poloměru oblouku 200 mm, zejména pro použití v úzkých obloucích u deskových řetězových dopravníků od společnosti Robotunits.
Šířka řetězu 82,6 mm
poloměr oblouku 200 mm
Řetěz dopravníku o šířce 114,3 mm, vhodný pro použití v obloucích o poloměru 200 mm, zejména pro rychlou a spolehlivou dopravu materiálu v úzkých poloměrech.
Šířka řetězu 114,3 mm
poloměr oblouku 200 mm
Řetěz dopravníku o šířce 190,5 mm, vhodný pro poloměr oblouku 610 mm, zejména pro použití v úzkých poloměrech u deskových řetězových dopravníků od společnosti Robotunits.
Šířka řetězu 190,5 mm
poloměr oblouku 610 mm

Dopravníková řešení na klíč

Naše řetězové dopravníky jsou velmi univerzální: lze je použít jak v cyklickém, tak v akumulačním provozu nebo v jiných řešeních na klíč, která se již osvědčila u našich pásových, modulárních dopravníků a dopravníků s ozubeným řemenem.
Díky tomu vám můžeme nabídnout řešení na míru pro širokou škálu dopravních požadavků, což zaručuje efektivní a flexibilní dopravníkové technologie, které jsou přesně přizpůsobeny vašim individuálním potřebám.
