Trasportatore a catena polivertebrata 80

C8S

Applicazione

Trasporti di ogni genere

  • Struttura in profili in alluminio appositamente sviluppati e standardizzati
  • Larghezza telaio da 87 a 195 mm
  • Lunghezze standard fino a 15 m
Configura
caratteristiche del prodotto
share-icon share-icon
Trasportatore a catena polivertebrata 80

Trasportatore a catena polivertebrata 80

Consegna del prodotto – Cambio di corsia in parallelo con guida laterale curva

Consegna del prodotto – Cambio di corsia in parallelo con guida laterale curva

Consegna dei prodotti - Cambio di corsia in parallelo con guida laterale curva

Consegna dei prodotti - Cambio di corsia in parallelo con guida laterale curva

Adattamento ottimale al flusso di materiale: sistema di trasporto compatto con raggi particolarmente stretti

Adattamento ottimale al flusso di materiale: sistema di trasporto compatto con raggi particolarmente stretti

Efficienza energetica e affidabilità su lunghe distanze con un unico motore; gioco della catena per una tensione ottimale della catena a cerniere

Efficienza energetica e affidabilità su lunghe distanze con un unico motore; gioco della catena per una tensione ottimale della catena a cerniere

Trasportatore a catena polivertebrata 80
Consegna del prodotto – Cambio di corsia in parallelo con guida laterale curva
Consegna dei prodotti - Cambio di corsia in parallelo con guida laterale curva
Adattamento ottimale al flusso di materiale: sistema di trasporto compatto con raggi particolarmente stretti
Efficienza energetica e affidabilità su lunghe distanze con un unico motore; gioco della catena per una tensione ottimale della catena a cerniere
Descrizione
Informazione
Dati tecnici
Misurazione
Download
Flessione del profilo
Soluzioni applicative

Informazioni sul prodotto

Varianti costruttive, vista laterale

  • trasportatore orizzontale
  • nastro a L con entrata orizzontale
  • nastro trasportatore a L con uscita orizzontale
  • nastro trasportatore a Z con entrata ed uscita orizzontali

Varianti costruttive, Vista dall'alto

  • forma a L
  • forma a U
  • forma a US
  • forma a S

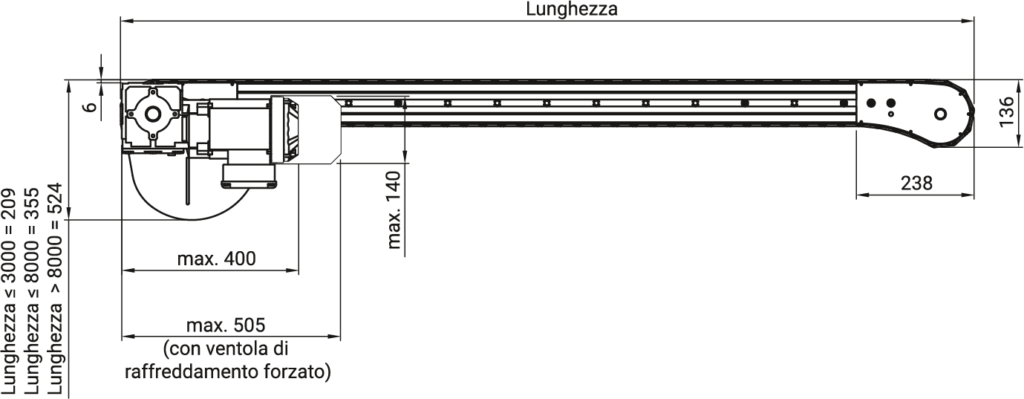

Varianti azionamento

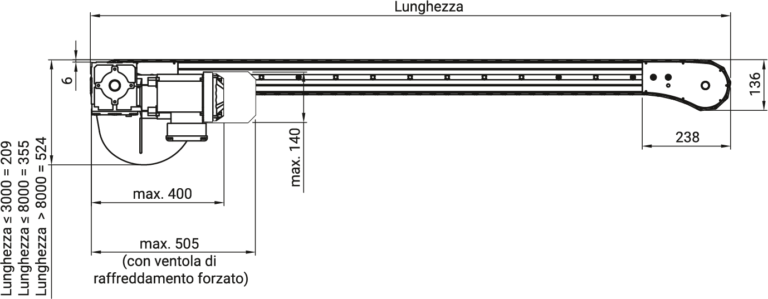

  • Azionamento di testa diretto sinistro
  • Azionamento di testa diretto destro

Velocità

da 5 m/min fino a 30 m/min

Potenza motrice

in funzione della velocità di trasporto e del carico da 0,25 kW a 0,37 kW (230/400 V; 50/60 Hz; IP 54)

Carico massimo materiale trasportato

150 kg

Temperatura

da -20° a +40°C

Tipologia della catena

Utilizzo standard, adesivo per il trasporto inclinato, per accumulo, ecc.

Raggi centrali (catena)

Larghezza telaio 87 mm = 200 mm
Larghezza telaio 124 mm = 200 mm
Larghezza telaio 195 mm = 400 mm

Tipi di carico

Applicazione della forza

Distribuita nella superficie Distribuita nella superficie
In un punto centrale In un punto centrale

Esempio di carico

Perfilo appoggiato su entrambi i lati, distribuita nella superficie Perfilo appoggiato su entrambi i lati
Perfilo fissato su entrambi i lati, distribuita nella superficie Perfilo fissato su entrambi i lati
Perfilo fissato su un solo lato, distribuita nella superficie Perfilo fissato su un solo lato

Valori di calcolo

Forza   F

N

Larghezza   L

mm

Risultato del calcolo

Flessione  f 0.00 mm
Sollecitazione di flessione  σ 0.00 N/mm²
La sollecitazione di flessione non deve superare i 50 N/mm²!
La flessione non deve superare i 3 mm.
Calcolo senza garanzia.

Sintesi

Profile: Trasportatore a catena polivertebrata 80 Applicazione della forza: Distribuita nella superficie Allineamento del profilo: Orizzontale Esempio di carico: Perfilo appoggiato su entrambi i lati Forza  F : 0 N Larghezza  L : 0 mm
