Transportadores de charnelas 80

C8S

Aplicaciones

Para tareas de transporte de todo tipo

  • Estructura realizada con perfiles de aluminio especialmente desarrollados y estandarizados
  • Ancho de bastidor de 87 a 195 mm
  • Longitudes estándar de hasta 15 m
Configurar
Características del producto
share-icon share-icon

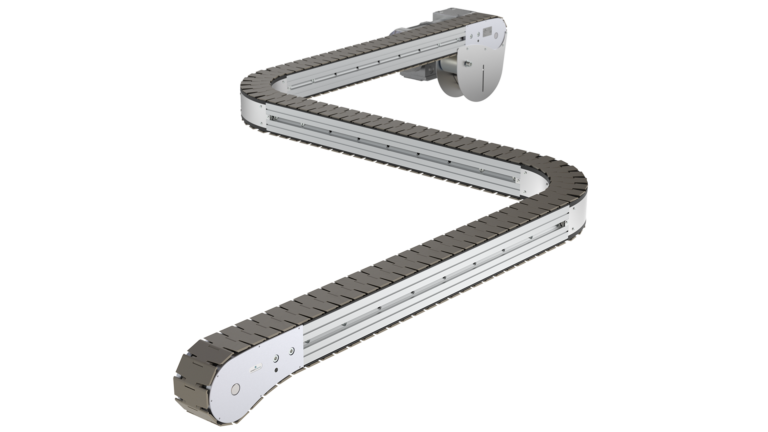

Transportadores de charnelas 80

Transportadores de charnelas 80

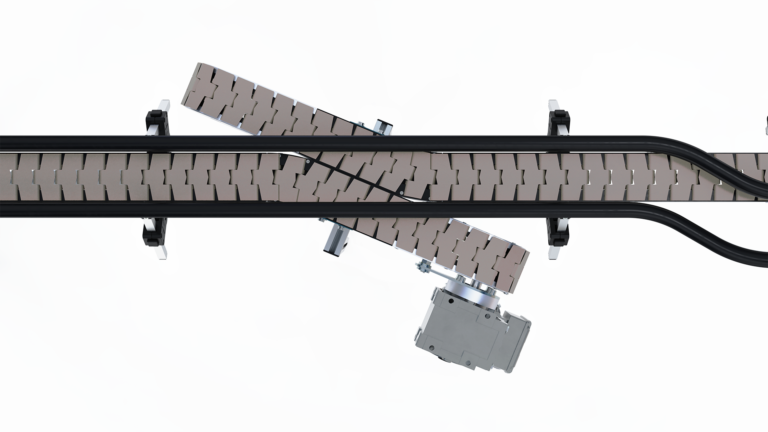

Transferencia de productos: cambio de carril en escalonada con guía lateral recta

Transferencia de productos: cambio de carril en escalonada con guía lateral recta

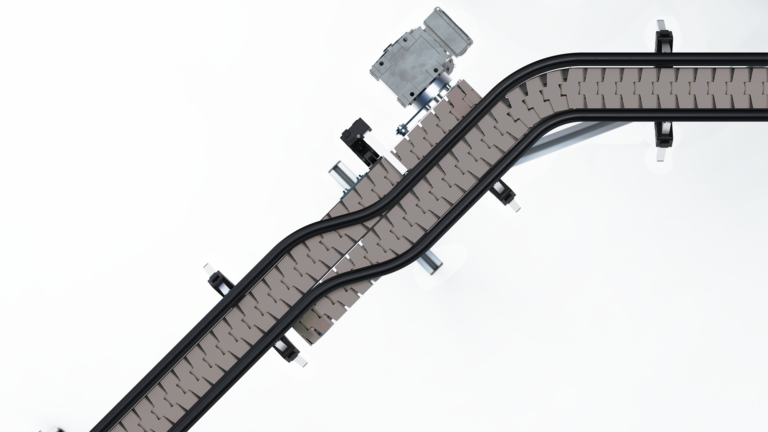

Transferencia de productos: cambio de carril en paralelo con guía lateral curva

Transferencia de productos: cambio de carril en paralelo con guía lateral curva

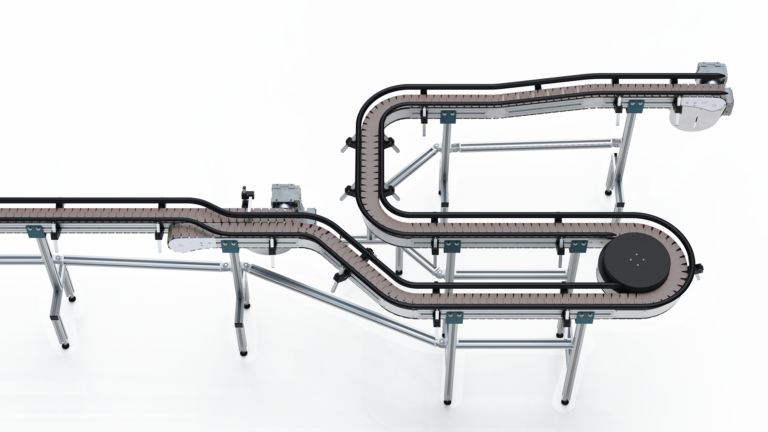

Adaptación óptima al flujo de material: sistema de transporte compacto con radios especialmente reducidos

Adaptación óptima al flujo de material: sistema de transporte compacto con radios especialmente reducidos

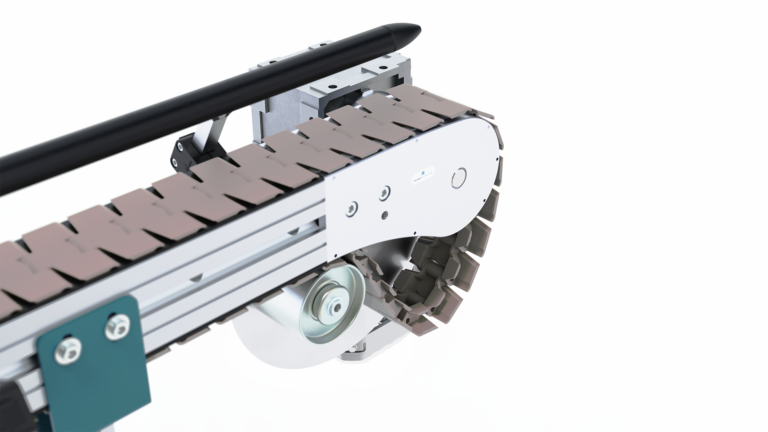

Eficiencia energética y fiabilidad: largas distancias con un solo accionamiento; holgura de la cadena para una tensión óptima de la cadena articulada

Eficiencia energética y fiabilidad: largas distancias con un solo accionamiento; holgura de la cadena para una tensión óptima de la cadena articulada

Transportadores de charnelas 80
Transferencia de productos: cambio de carril en escalonada con guía lateral recta
Transferencia de productos: cambio de carril en paralelo con guía lateral curva
Adaptación óptima al flujo de material: sistema de transporte compacto con radios especialmente reducidos
Eficiencia energética y fiabilidad: largas distancias con un solo accionamiento; holgura de la cadena para una tensión óptima de la cadena articulada
Descripción
Informaciones
Características técnicas

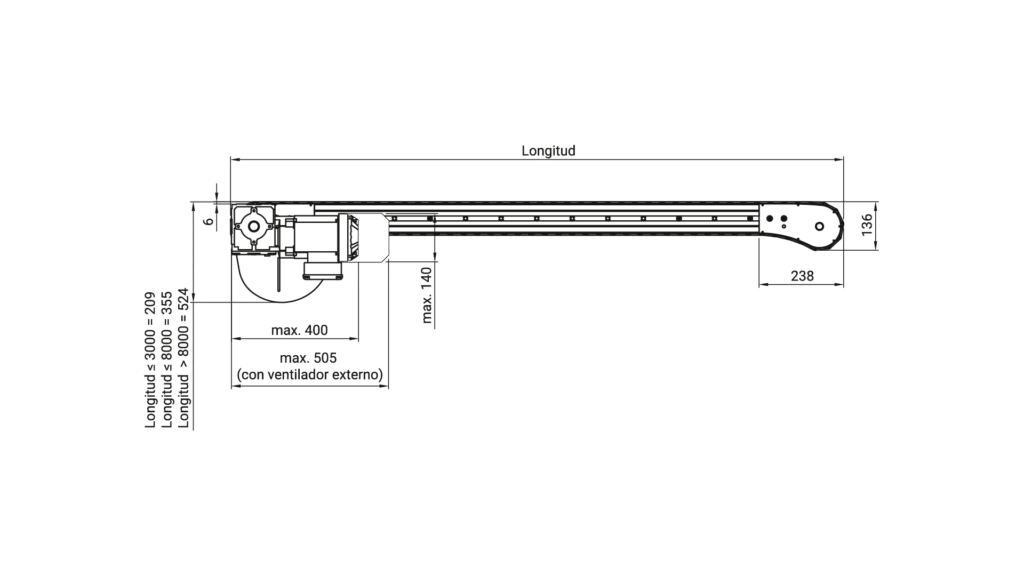

Dimensiones
Descargas
Flexión del perfil
Soluciones de aplicación

Información sobre el producto

Variantes de diseño, vista lateral

  • transportador horizontal
  • transportador ascendente con entrada
  • transportador ascendente con salida
  • transportador ascendente con entrada y salida

Variantes de diseño, vista superior

  • forma de L
  • forma de U
  • forma de US
  • forma de S

Variantes de accionamiento

  • accionamiento en cabeza directo izquierda
  • accionamiento en cabeza directo derecha

Velocidades

5 a 30 m/min

Potencia de accionamiento

en función de la velocidad del transportador y la carga, de 0,25 kW a 0,37 kW (230/400 V; 50/60 Hz; IP 54)

Peso total de la mercancía transportada

150 kg

Rango de temperatura

-20°C a +40°C

Tipo de cadena

Aplicación estándar, adhesiva para transporte en pendiente, de acumulación, etc.

Radios centrales (cadena)

Ancho del bastidor 87 mm = 200 mm
Ancho del bastidor 124 mm = 200 mm

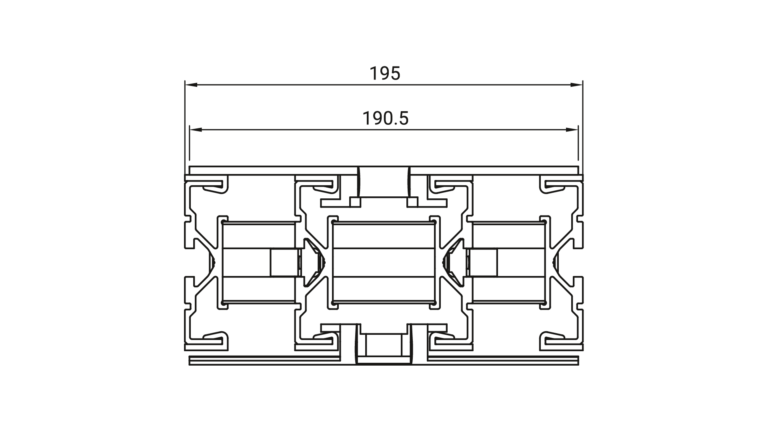

Ancho del bastidor 195 mm = 400 mm

Tipos de carga

Fuerza aplicada

En toda la superficie En toda la superficie
En un punto central En un punto central

Tipo de carga

Perfil apoyado en ambos extremos, en toda la superficie Perfil apoyado en ambos extremos
Perfil sujeto en ambos extremos, en toda la superficie Perfil sujeto en ambos extremos
Perfil sujeto por un extremo, en toda la superficie Perfil sujeto por un extremo

Valores a especificar

Fuerza   F

N

Luz   L

mm

Resultado del cálculo

Flexión  f 0.00 mm
Esfuerzo de flexión  σ 0.00 N/mm²
¡El esfuerzo de flexión no debe ser superior a 50 N/mm²!
La flexión no debe ser superior a 3 mm.
Cálculo sin garantía.

Resumen

Profile: Transportadores de charnelas 80 Fuerza aplicada: En toda la superficie Alineación del perfil: Horizontal Tipo de carga: Perfil apoyado en ambos extremos Fuerza  F : 0 N Luz  L : 0 mm
