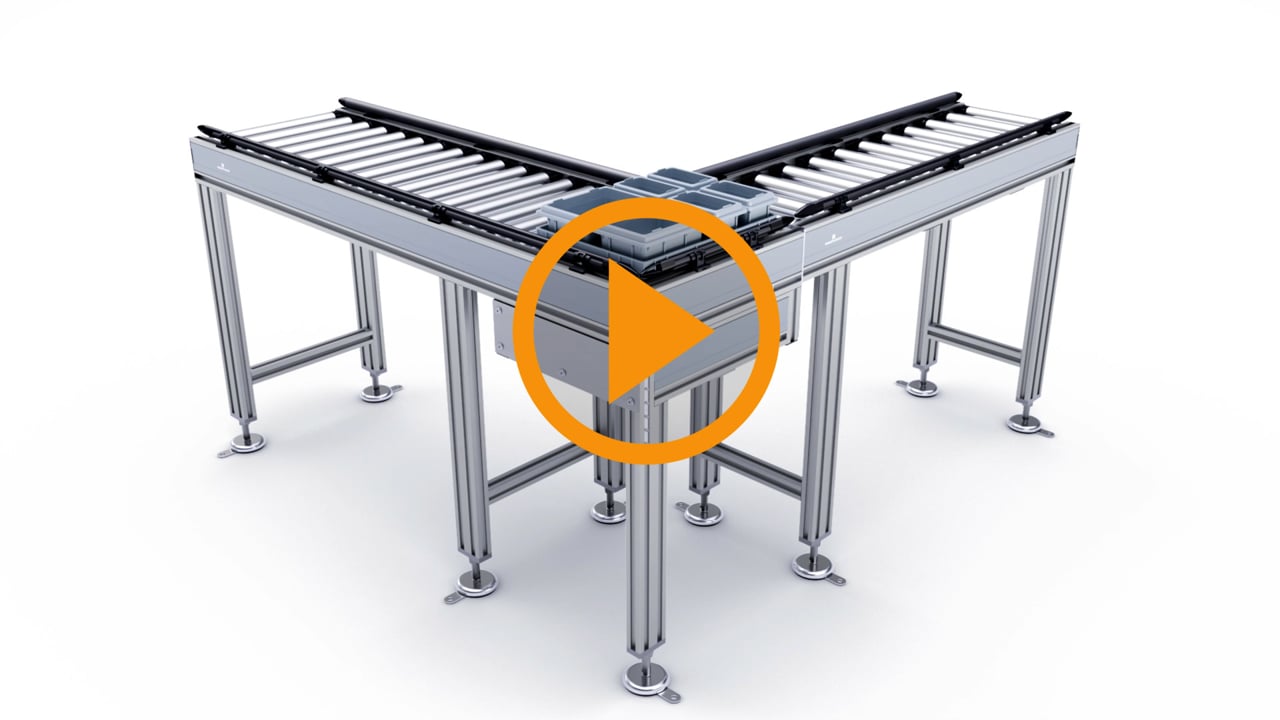

Fördertechnik Behältersystem Fördertechnik Linearachsensystem MBS PickStar Schutzzaunsystem Profil- & Verbindungstechnik Multifunktionales Zubehör Rollenfördersystem Gurtförderer Modulbandförderer Zahnriemenförderer Rollenfördersystem Schwerkraftrollenförderer Heber Seitenführung Fördertechnik Zubehör Eckumsetzer 50 Rollenförderer Gerade Schrägrollenförderer Rollenförderer Einschleuser Rollenförderer Kurve Eckumsetzer 50 Eckumsetzer 100 Dreheinheit mit Rollenförderer Sorter Unterbau für Gerade Unterbau für Kurve Unterbau für Neigung Eckumsetzer 50 R5T0050 Anwendung Rechtwinkliges Umsetzen von Fördergütern in verschiedenen Größen: Gewicht max. 50 kg: min. 300 x 400 bis max. 800 x 800 mm Gewicht max. 20 kg: min. 300 x 400 bis max. 400 x 1200 mm Integrierbar in jede Zone eines geraden Rollenförderers. Anfrage Produkt teilen Produktmerkmale Eckumsetzer | Transfer Unit 90° Beschreibung Informationen Technische Daten Bemaßung Downloads Profildurchbiegung Videos Produktinformationen Informationen Technische Daten Bemaßung Downloads Profildurchbiegung Informationen Technische Daten Bemaßung Downloads Platzsparende Konstruktion, flexible Anwendungsmöglichkeiten Der sichere und kompakte Eckumsetzer mit einem Winkel von 90° in beide Richtungen ist besonders platzsparend ausgeführt und kann nachträglich in bestehende Geraden eingebaut werden. Wie bei allen Robotunits Rollenförderer-Elementen ist die Steuerungselektronik komplett vorinstalliert und im kompletten Baukasten kompatibel. Fakten Voll kompatibel im gesamten Baukasten Kompaktes, geschlossenes System Vollständig integrierte Steuerungselektronik Nutzen Jederzeit umpositionier- und erweiterbar Anlagenbetrieb auf engstem Raum möglich Nutzung derselben Steuerungselektronik im gesamten System Antrieb Bürstenloser 24 V Gleichstrommotor für Hub und Riemen Temperaturbereich von +2°C bis +40°C Max. Dauerstrom pro Motorrolle: 3,5 A Rollenmaterial: Stahl verzinkt Zahnriemenmaterial: PU Zeit für Hub: 0,5 s Max. Geschwindigkeit: ≤ 20 kg: 48 m/min ≤ 40 kg: 33 m/min ≤ 50 kg: 26 m/min max. Fördergutgewicht: 50 kg Steuereinheit Komplett verkabelt inkl. Sensoren Konfiguration Staudrucklose Steuerlogik mit vor- und nachgelagertem Rollenförderer (nicht bei EtherCAT) Eckumsetzer für 2 Zonen Max. Fördergutabmessungen bei max. 20 kg: Länge 400 mm, Breite 600 mm (Rahmenbreite 1380 mm) Katalog Katalog17.1_Fördertechnik Folder Robotunits_Folder_DE_web Robotunits Folder Rollenförderer_DE_web Betriebsanleitung Betriebsanleitung Eckumsetzer 50 Montageanleitung Montageanleitung Eckumsetzer 50 Steuerung SPS Benutzerhandbuch ConveyLinx-Ai2 V2.1 Benutzerhandbuch E-Qube V1.6 Benutzerhandbuch MotionLinx Ai V1.2 Controller mit ZPA-Logik - Siemens SPS ConveyLinx-Ai2 GSDML V2.33 ConveyLinx-Ai2 UDT Step 7 V1.3 ConveyLinx-Ai2 UDT TIA Portal V1.13 MotionLinx-Ai ESI V3.7 Belastungsarten Krafteinwirkung Verteilt Zentral Belastungsfall Beidseitig aufliegend Beidseitig aufliegend, außermittig Beidseitig eingespannt Beidseitig eingespannt, außermittig Einseitig eingespannt Berechnungseingabe Kraft F N Spannweite L mm Spannweite L1 mm Spannweite L2 mm Berechnungsergebnis Durchbiegung f 0.00 mm Biegespannung σ 0.00 N/mm² Profil Durchbiegung f (mm) Biegespannung σ (N/mm²) Biegespannung darf nicht größer 50 N/mm² sein! Die Durchbiegung sollte nicht mehr als 3 mm betragen. Die Berechnungen enthalten keine Sicherheit! Alternative Profile einsehen Zurück Zusammenfassung Profil: Eckumsetzer 50 Krafteinwirkung: Verteilt Profilausrichtung: Horizontal Belastungsfall: Beidseitig aufliegend Kraft F : 0 N Spannweite L : 0 mm Spannweite L1 : 0 mm Spannweite L2 : 0 mm Videos
