Pásový dopravník 40

C4N

Použití

pro dopravní úkoly všeho druhu

  • konstrukce s hliníkovým profilem 40 x 40 mm
  • šířka rámu od 40 do 400 mm
  • standardní délky až 12 m
Konfigurovat
Znaky produktu
share-icon
Pásový dopravník 40 - pohon s řemenem

Pásový dopravník 40 - pohon s řemenem

Odklon ostří nože a varianty pohonu

Odklon ostří nože a varianty pohonu

Pásové dopravníky - vzestupné dopravníky s unašeči

Pásové dopravníky - vzestupné dopravníky s unašeči

Belt Conveyor | Robotunits

Belt Conveyor | Robotunits

The flexible side guide system | Robotunits

The flexible side guide system | Robotunits

Údržba pásu na pásovém dopravníku | Robotunits How To?

Údržba pásu na pásovém dopravníku | Robotunits How To?

Údržba pásů u pásových dopravníků se středovým pohonem | Robotunits How To?

Údržba pásů u pásových dopravníků se středovým pohonem | Robotunits How To?

Výměna náběhované hrany | Robotunits How To?

Výměna náběhované hrany | Robotunits How To?

Pásový dopravník 40 - pohon s řemenem
Odklon ostří nože a varianty pohonu
Pásové dopravníky - vzestupné dopravníky s unašeči
Belt Conveyor | Robotunits
The flexible side guide system | Robotunits
Údržba pásu na pásovém dopravníku | Robotunits How To?
Údržba pásů u pásových dopravníků se středovým pohonem | Robotunits How To?
Výměna náběhované hrany | Robotunits How To?
Popis
Informace
Technické údaje
Kótování
Stahování
Videa
Aplikační řešení

Informace o produktu

Varianty designu

  • horizontální dopravník
  • šikmé dopravníky s horizontální počáteční sekcí
  • šikmý dopravník s horizontální koncovou sekcí
  • šikmý dopravník s horizontální počáteční a koncovou sekcí

Varianty pohonu

  • přímý pohon
  • pohon s řemenem
  • středový pohon s řemenem

Varianty odklonu

  • odklon válečku
  • odklon ostří nože

Rychlosti pásu

3 až 55 m/min

Dopravovaný materiál Celkové zatížení

240 kg

Napájení pohonu 230/400 V

0,12 kW až 0,37 kW

Napájení pohonu 24 V

0,13 kW

Konstrukce pásu
  • odolný vůči oleji
  • vhodný pro potraviny
  • přilnavý pro vzestupné dopravníky
  • odolný proti prořezání
  • akumulace
  • a tak dále

Teplotní rozsah

– 10°C až 40°C

C4N bez bočního vedení

šířka pásu = šířka rámu – 10 mm

C4N s bočním vedením

šířka rámu ≤ 120 mm

šířka pásu = šířka rámu – 15 mm

šířka rámu > 120 mm

šířka pásu = šířka rámu – 20 mm

Videa

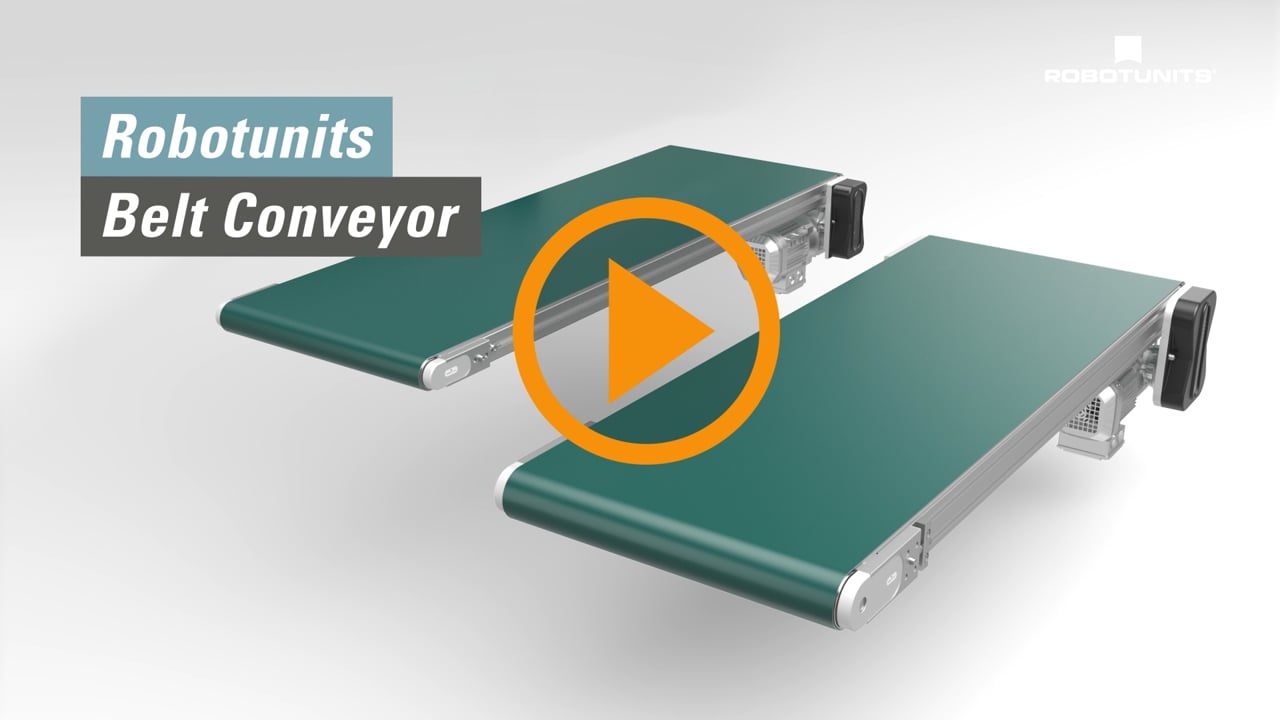

Belt Conveyor | Robotunits

Belt Conveyor | Robotunits

The flexible side guide system | Robotunits

The flexible side guide system | Robotunits

Údržba pásu na pásovém dopravníku | Robotunits How To?

Údržba pásu na pásovém dopravníku | Robotunits How To?

Údržba pásů u pásových dopravníků se středovým pohonem | Robotunits How To?

Údržba pásů u pásových dopravníků se středovým pohonem | Robotunits How To?

Výměna náběhované hrany | Robotunits How To?

Výměna náběhované hrany | Robotunits How To?

Belt Conveyor | Robotunits
Belt Conveyor | Robotunits

01:02

The flexible side guide system | Robotunits
The flexible side guide system | Robotunits

01:05

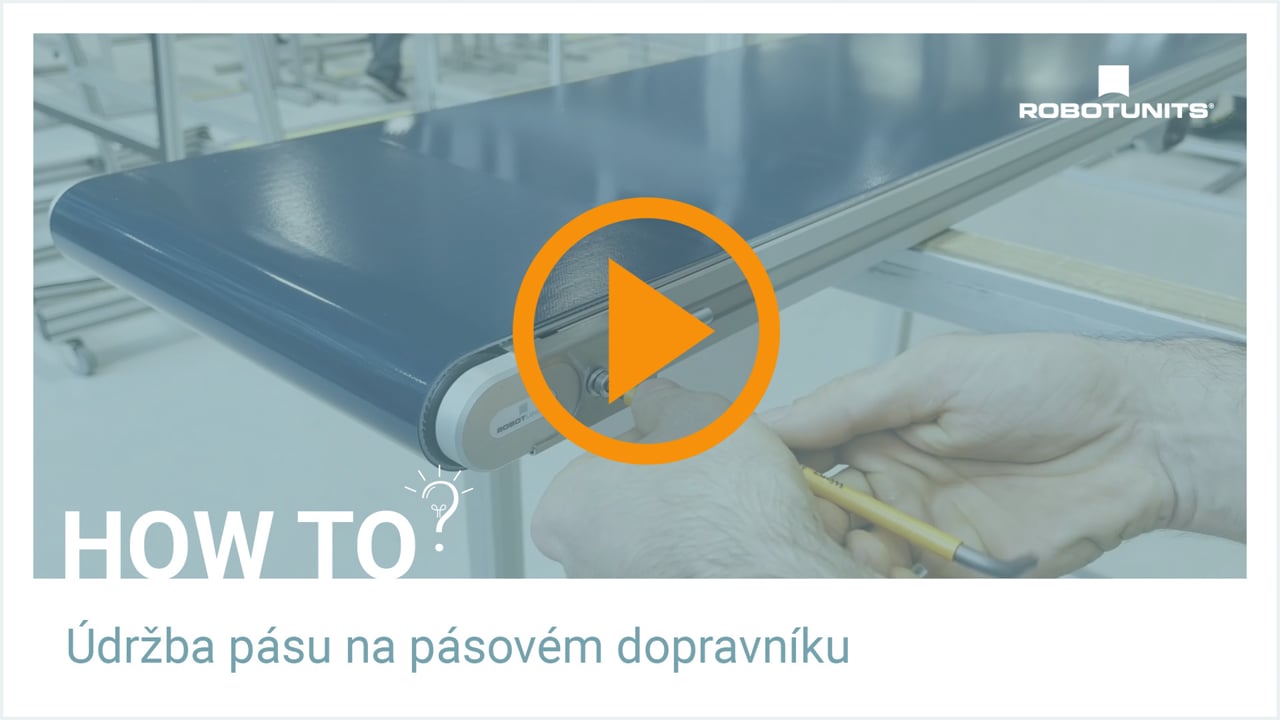

Údržba pásu na pásovém dopravníku | Robotunits How To?
Údržba pásu na pásovém dopravníku | Robotunits How To?

03:27

Údržba pásů u pásových dopravníků se středovým pohonem | Robotunits How To?
Údržba pásů u pásových dopravníků se středovým pohonem | Robotunits How To?

06:36

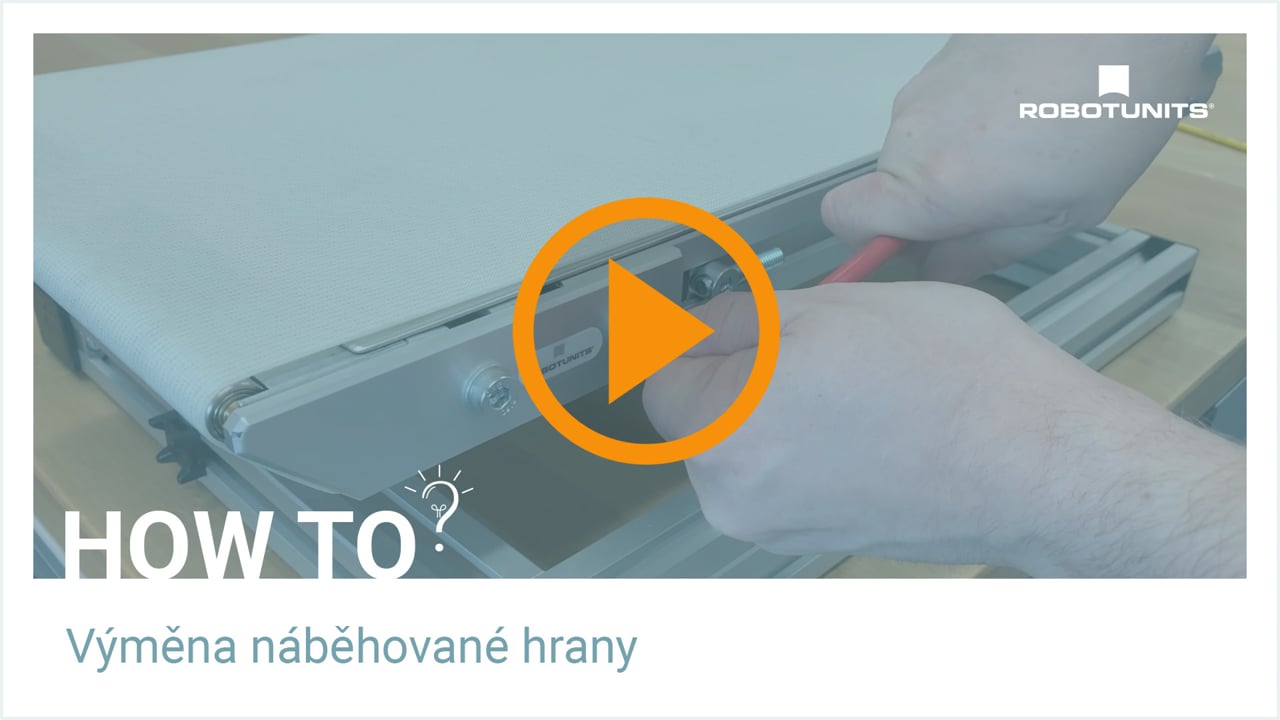

Výměna náběhované hrany | Robotunits How To?
