Convoyeur à bande 40

C4N

Application

opérations de transport de tous types

structure avec profilé en aluminium 40 x 40 mm
largeurs de cadre de 40 à 400 mm
longueurs standards jusqu’à 12 m

Configurateur

caractéristiques du produit

Convoyeur à bande 40 Entraînement de tête avec courroie

Déviation du bord de la lame et variantes d'entraînement

Convoyeurs à bande - Convoyeurs ascendants avec tasseaux

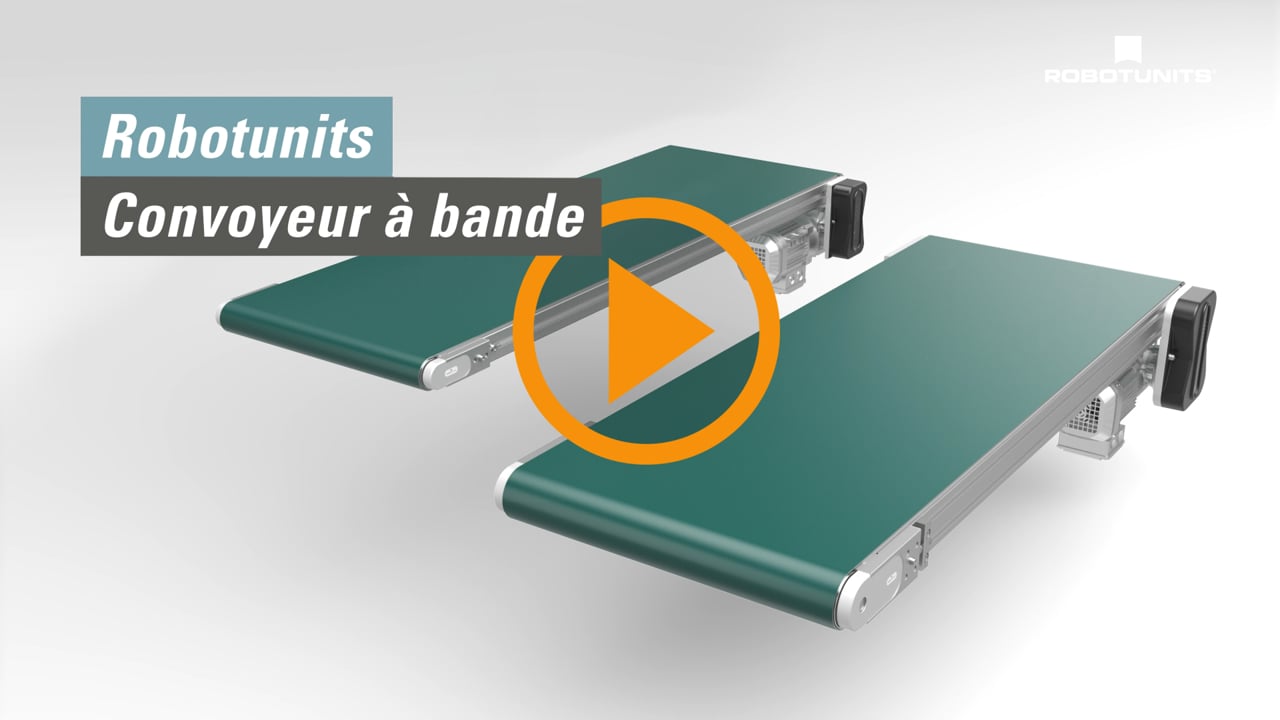

Convoyeur à bande | Robotunits

The flexible side guide system | Robotunits

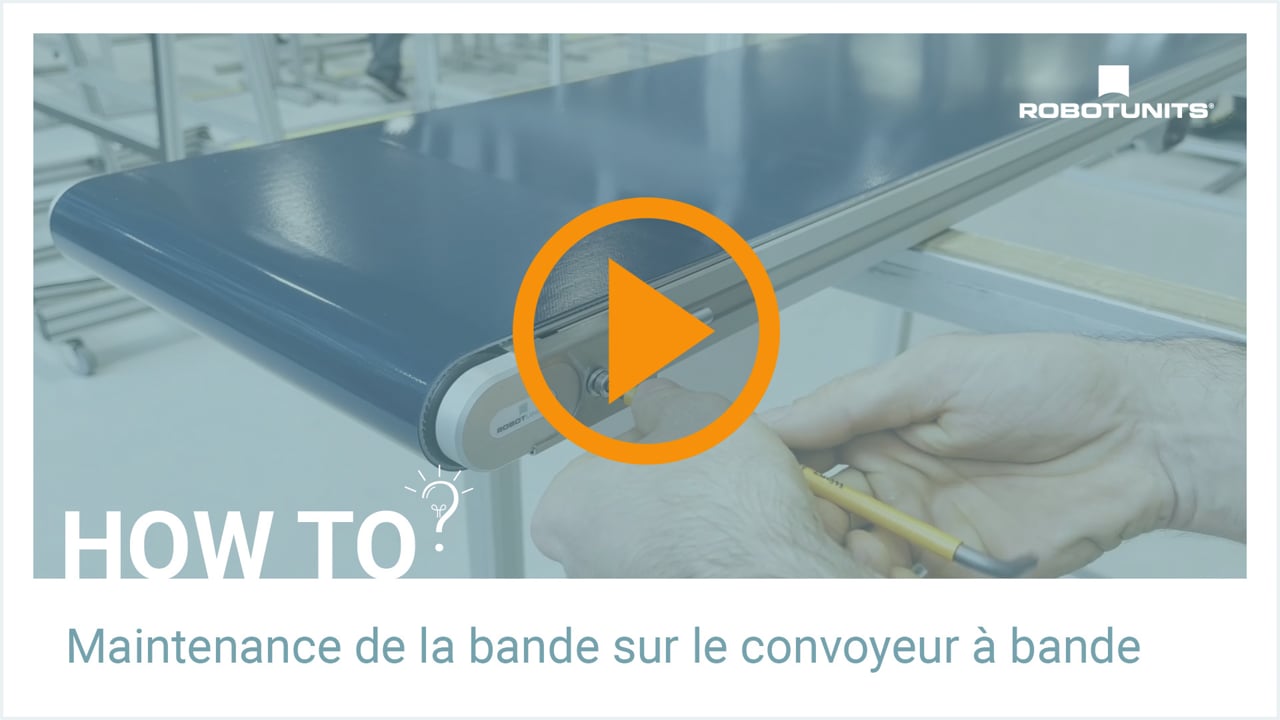

Maintenance de la bande sur le convoyeur à bande | Robotunits How To?

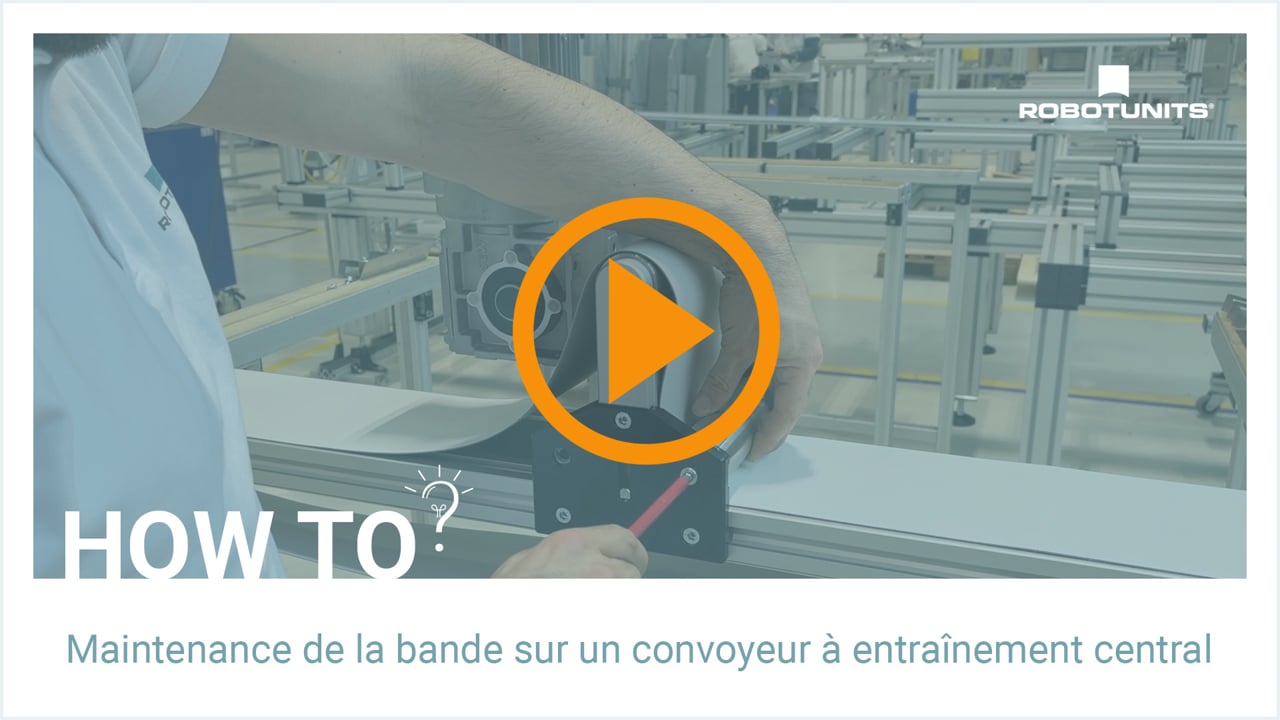

Maintenance de la bande sur un convoyeur à entraînement central | Robotunits How To?

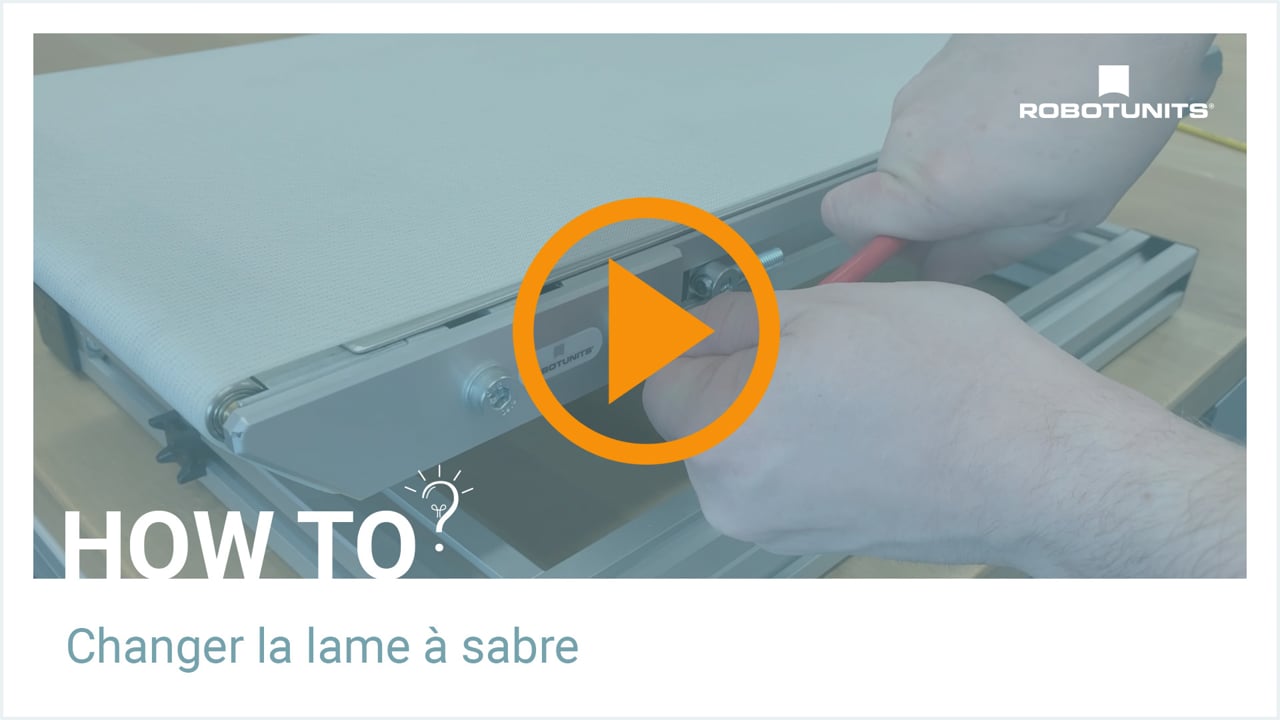

Changer la lame à sabre | Robotunits How To?

Informations sur le produit

Variantes de construction

convoyeur horizontal
convoyeur ascendant avec départ
convoyeur ascendant avec suivi
convoyeur ascendant avec marche avant et arrière

Variante d'entraînement

entraînement direct de la tête
entraînement de tête avec courroie
entraînement central avec courroie

Variantes de déviation

renvoi à rouleaux
déviation du bord de la lame

Vitesses de la bande	3 à 55 m/min
Charge totale de la marchandise transportée	240 kg
Puissance d'entraînement 230/400 V	0,12 kW à 0,37 kW
Puissance d'entraînement 24 V	P = 0,13 kW
Type de ceinture	résistant à l’huile, apte au contact alimentaire adhésif pour le transport ascendant résistant aux coupures accumulation etc.
Plage de température	– 10 à 40° C
C4N sans guide latéral	largeur de la bande= largeur du châssis – 10 mm
C4N avec guidage latéral	largeur du cadre ≤ 120 mm largeur de la bande= largeur du cadre – 15 mm largeur du cadre > 120 mm largeur de la bande= largeur du cadre – 20 mm

Convoyeur à bande 40

Convoyeur à bande 40 - Entraînement de tête avec courroie

Convoyeur à bande 40 - Entraînement direct de la tête

Convoyeur à bande 40 - Entraînement central par courroie

Catalogue

Catalogue17.1_Technique de Convoyage

Brochure

Mode d'emploi

Mode d‘emploi Convoyeur à bande

Formulaire de demande d'offre

Vidéos

Types de charge

Force exercée

Distribuée sur la surface

Au centre

Cas de charge

Profilé en appui sur les deux côtés

Profilé encastré aux deux extrémités

Profilé serré d'un côté

Données de calcul

Force F

Distance L

Résultat du calcul

Flexion f	0.00	mm
Contrainte de flexion σ	0.00	N/mm²

La contrainte de flexion ne doit pas être supérieure à 50 N/mm² !

La flexion ne doit pas dépasser 3 mm.

Les résultats de calculs sont indicatifs et non-contractuels.

Consulter les profilés alternatifs
