Trasportatore a catena polivertebrata

Nastri trasportatori efficienti per percorsi impegnativi

I trasportatori a catena con cerniere di Robotunits consentono un facile adattamento al layout del vostro percorso, perfetto per lunghe distanze con un solo azionamento. Robusti, affidabili e a bassa manutenzione: per processi efficienti e senza intoppi nell'industria e nella logistica.

Trasportatore a catena polivertebrata
Trasportatore a catena polivertebrata

Esempio di applicazione

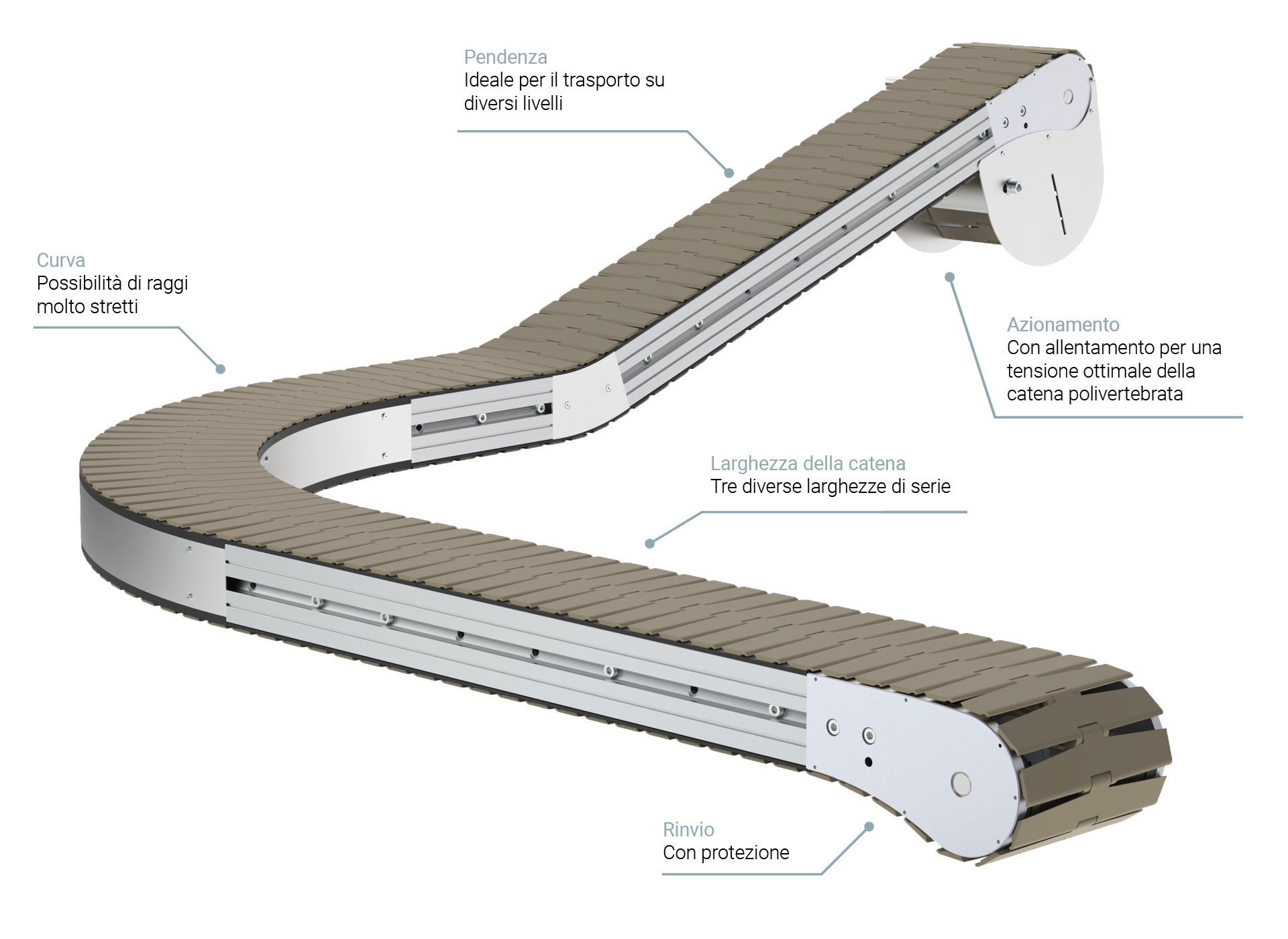

Trasportatore a catena polivertebrata

Affidabile, flessibile ed efficiente

Scopra la soluzione flessibile e affidabile per il trasporto di materiali su lunghe distanze: I nostri trasportatori a catena polivertebrata sono progettati per gestire con facilità percorsi complessi con curve multiple. Che si tratti dell’industria dell’imballaggio, della logistica, dell’industria alimentare, della gestione dei rifiuti o dell’industria automobilistica, questi trasportatori offrono soluzioni sicure, efficienti, e a bassa manutenzione, adattabili perfettamente ai suoi processi produttivi e logistici. Grazie alla loro struttura robusta e all’ampia gamma di applicazioni, i nostri nastri trasportatori garantiscono processi fluidi, maggiore produttività e un’ottimizzazione sostenibile dei suoi processi.

Fatti

  • Nastri trasportatori compatti con raggi di curvatura particolarmente stretti
  • Lunghi percorsi con un solo azionamento
  • Rinvio a filo con il profilo del telaio

Vantaggi

  • Adattamento ottimale allo spazio e al flusso dei materiali
  • Efficienza energetica
  • Semplice trasferimento dei prodotti
CE Icon

Dati tecnici

Larghezza telaio:87 mm, 124 mm, 195 mm
Larghezza della catena:82,6 mm, 114,3 mm, 190,5 mm
Raggio minimo della curva:larghezza della catena 82,6 mm = 200 mm,
larghezza della catena 114,3 mm = 200 mm,
larghezza della catena 1920,5 mm = 610 mm
Velocità:5 m/min fino a 30 m/min
Lunghezza max del trasportatore:circa 15.000 mm *
Carico massimo trasportabile:circa 150 kg *
* a seconda del tracciato del percorso
* a seconda del tracciato del percorso
Larghezza telaio:87 mm, 124 mm, 195 mm
Larghezza della catena:82,6 mm, 114,3 mm, 190,5 mm
Raggio minimo della curva:larghezza della catena 82,6 mm = 200 mm,
larghezza della catena 114,3 mm = 200 mm,
larghezza della catena 1920,5 mm = 610 mm
Velocità:5 m/min fino a 30 m/min
Lunghezza max del trasportatore:circa 15.000 mm *
Carico massimo trasportabile:circa 150 kg *

Altre larghezze e velocità su richiesta!

Trasportatore a catena polivertebrata

Struttura, azionamento e controllo

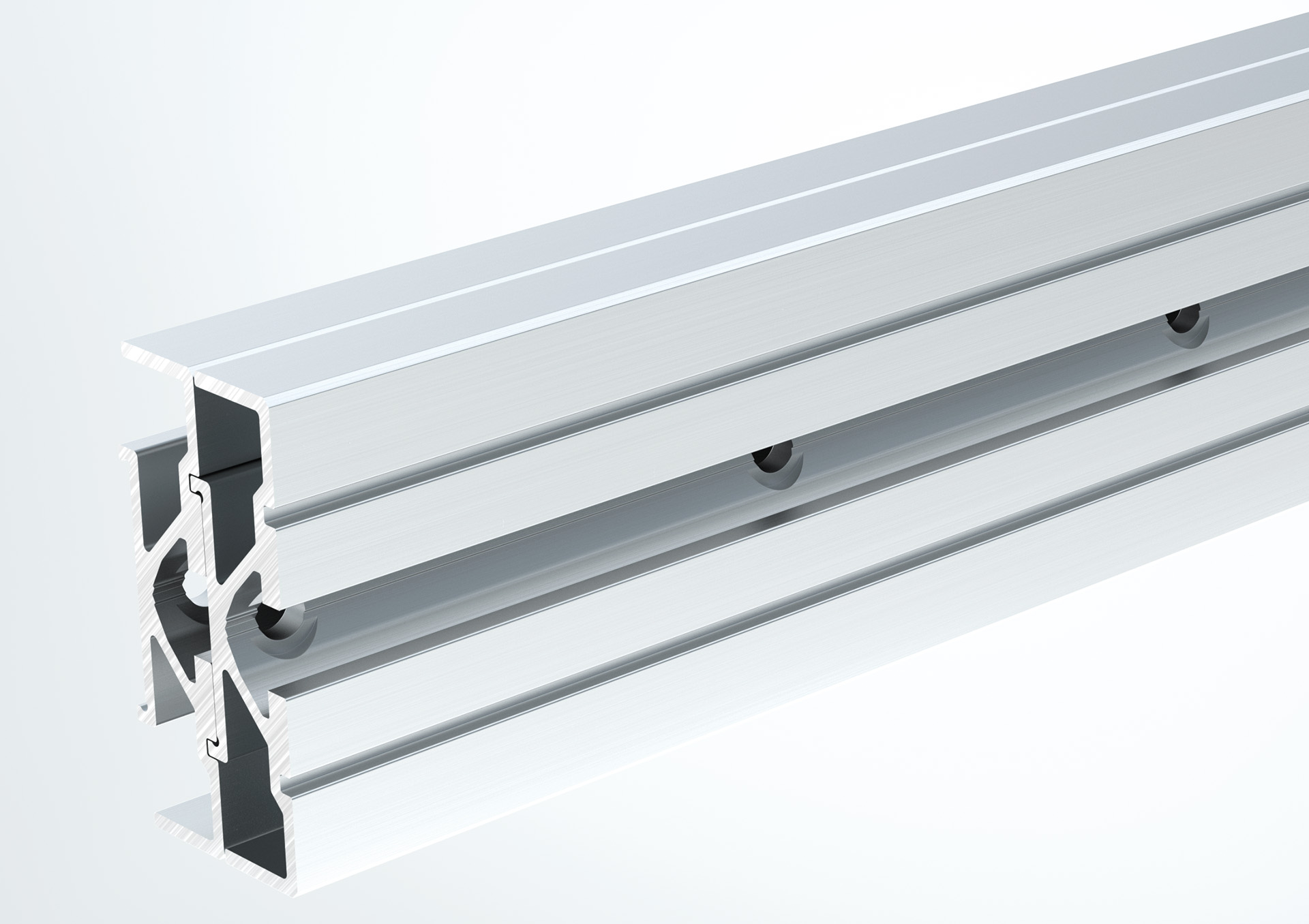

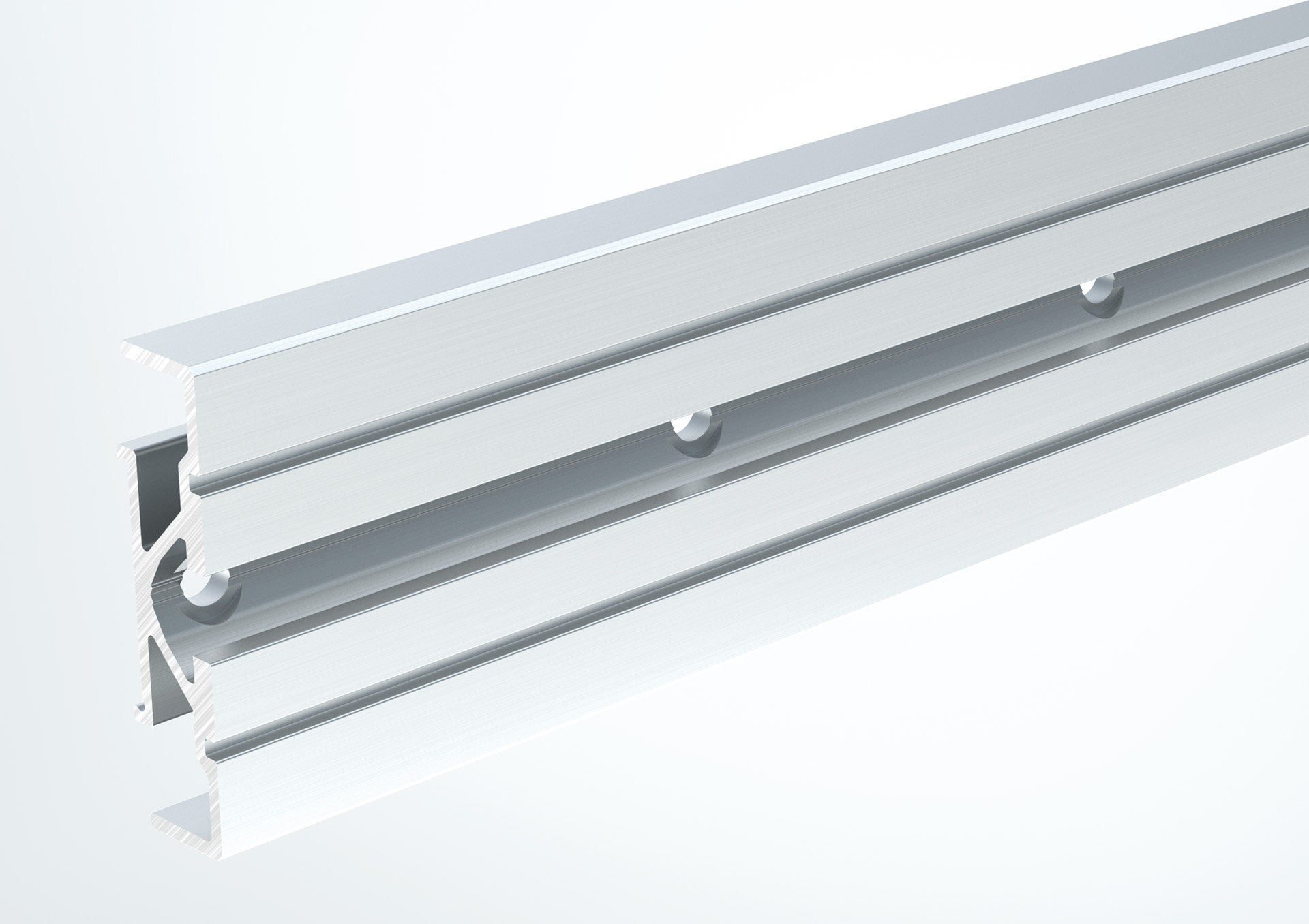

Profilo speciale:
  • Possibilità di montaggio per sensori, guida laterale e sottostruttura

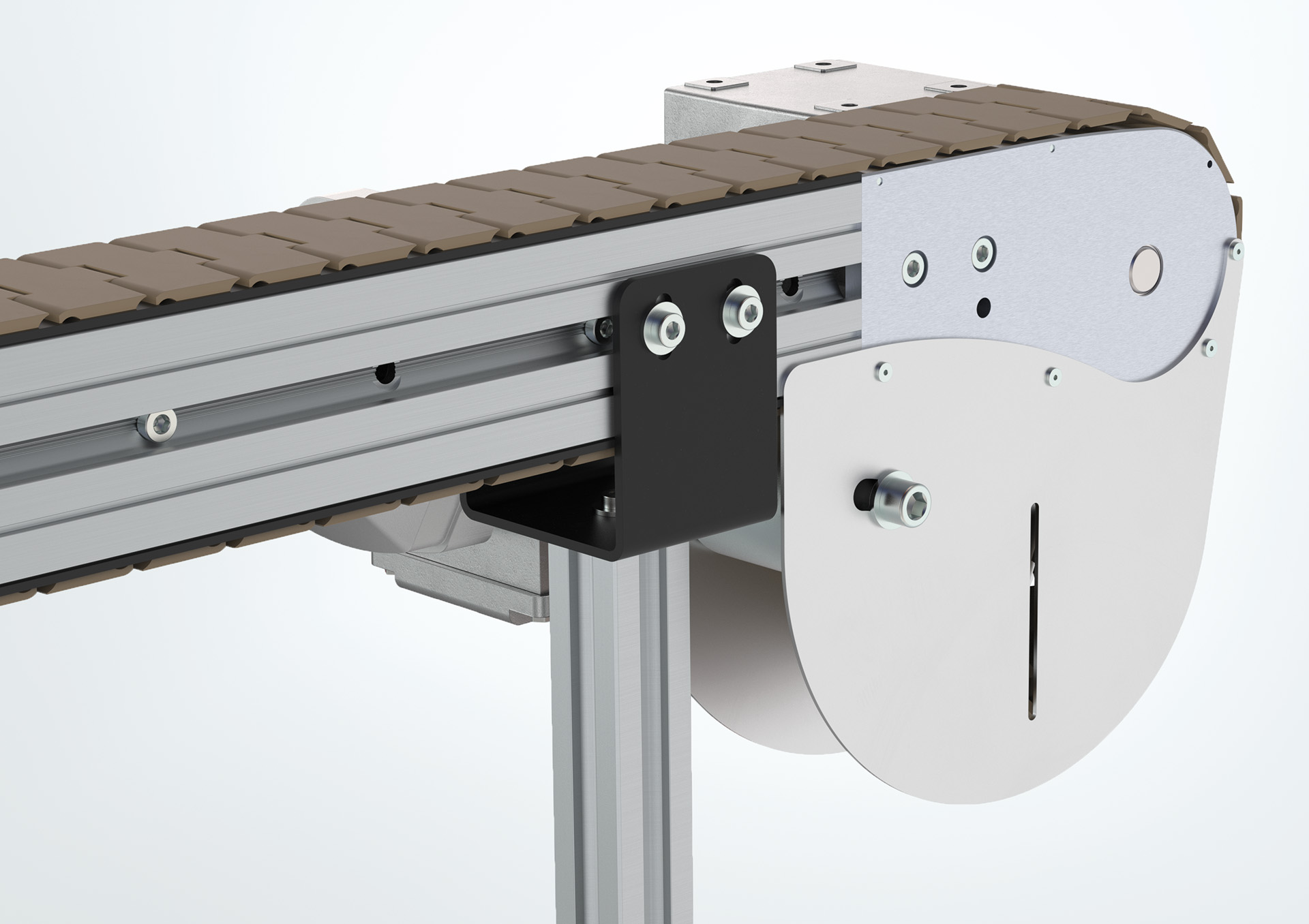

Azionamento:
  • Azionamento 230/400V
  • Allentamento della catena per una tensione ottimale della catena polivertebrata

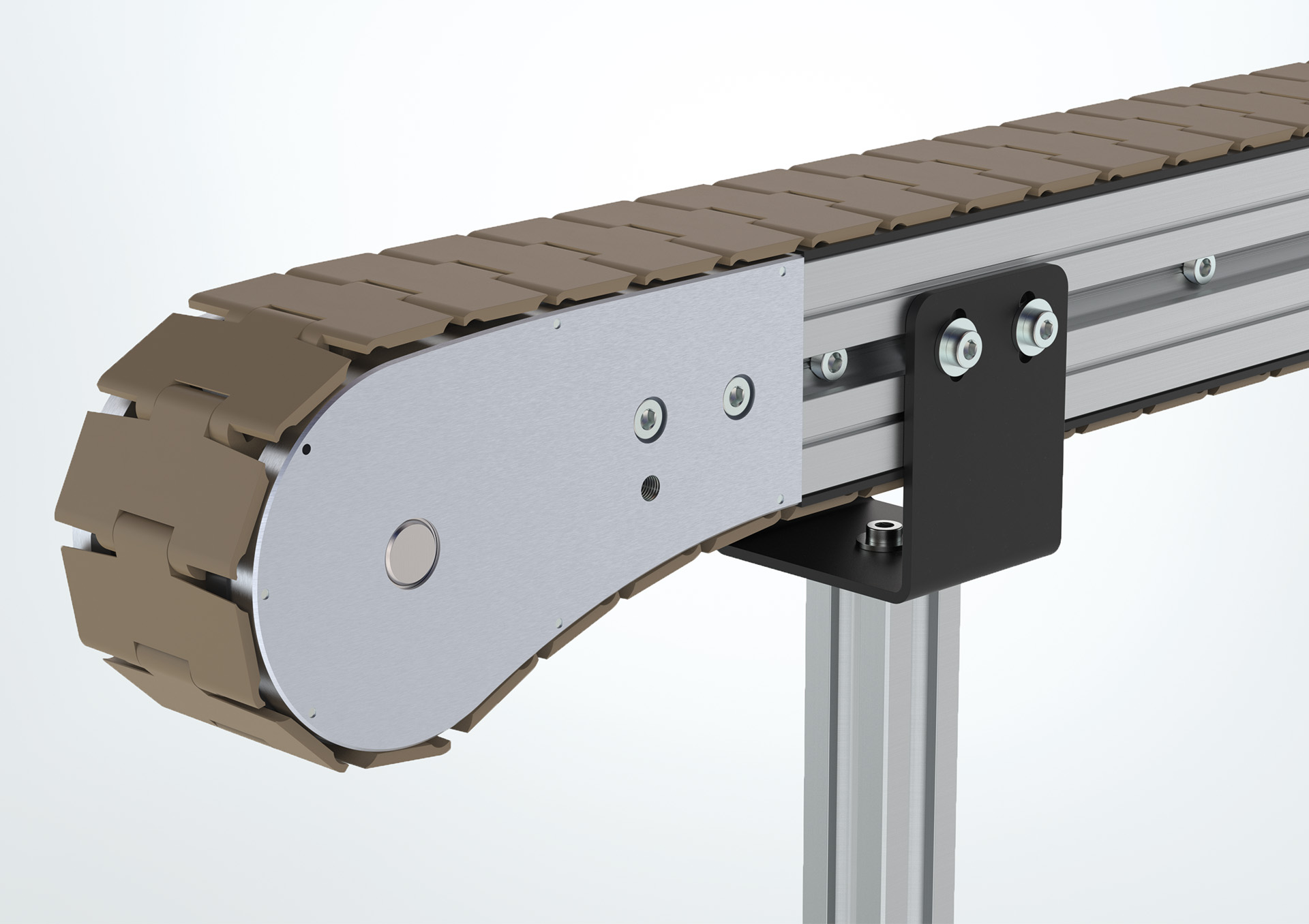

Rinvio:
  • Rinvio speciale per il funzionamento ottimale della catena polivertebrata
  • A filo con il profilo del telaio
Tre larghezze di telaio
  • La corretta larghezza del telaio per ogni applicazione, in base a peso, velocità, pendenza, configurazione del percorso, ecc.

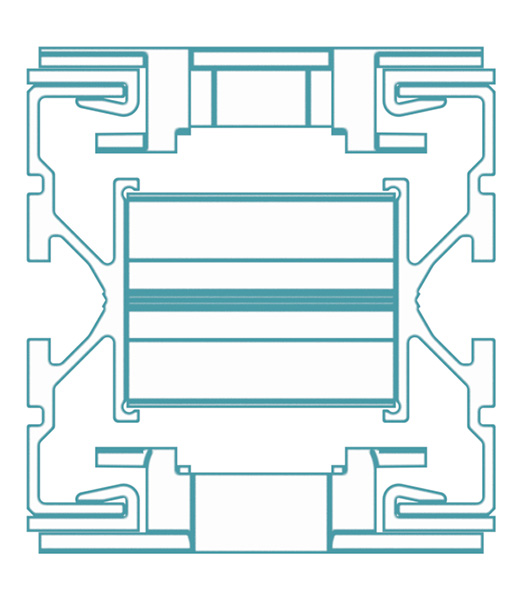

Technische Zeichnung einer Förderrahmenprofil mit einer Rahmenbreite von 87 mm, dargestellt in blauer Kontur, zeigt die baulichen Eigenschaften für die Integration in Scharnierkettenförderer. Das Profil ist für den Einsatz je nach Gewicht, Geschwindigkeit, Steigung und Streckenlayout ausgelegt und bildet die Basis für flexible Förderlösungen.
Larghezza telaio 87 mm

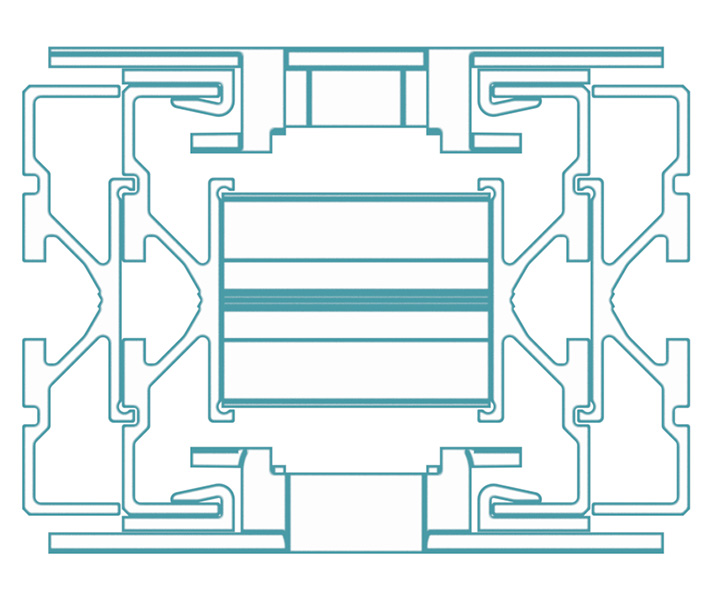

Technische Zeichnung eines Förderrahmenprofils mit einer Rahmenbreite von 124 mm, dargestellt in blauer Kontur, geeignet für die modulare Integration in Scharnierkettenförderer mit verschiedenen Anpassungsoptionen für Gewicht, Geschwindigkeit, Steigung und Streckenlayout.
Larghezza telaio 124 mm

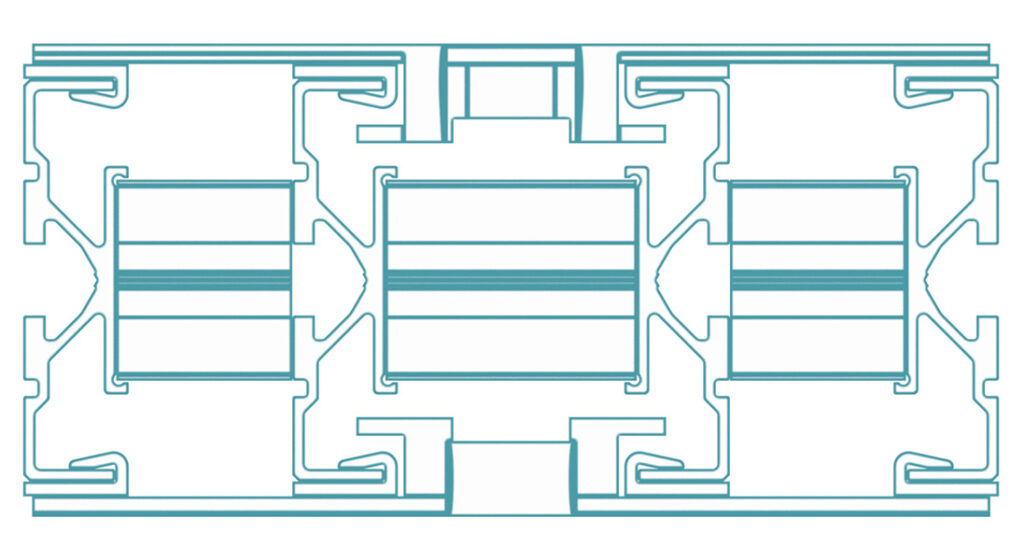

Technische Zeichnung eines Förderrahmenprofils mit einer Rahmenbreite von 195 mm, geeignet für die modulare Integration in Scharnierkettenförderer für verschiedene Anwendungen je nach Gewicht, Geschwindigkeit und Streckenlayout.
Larghezza telaio 195 mm
Catena polivertebrata:
  • Diverse larghezze di catena
  • Possibilità di raggi di curvatura molto stretti
  • Le maglie della catena sono intercambiabili singolarmente

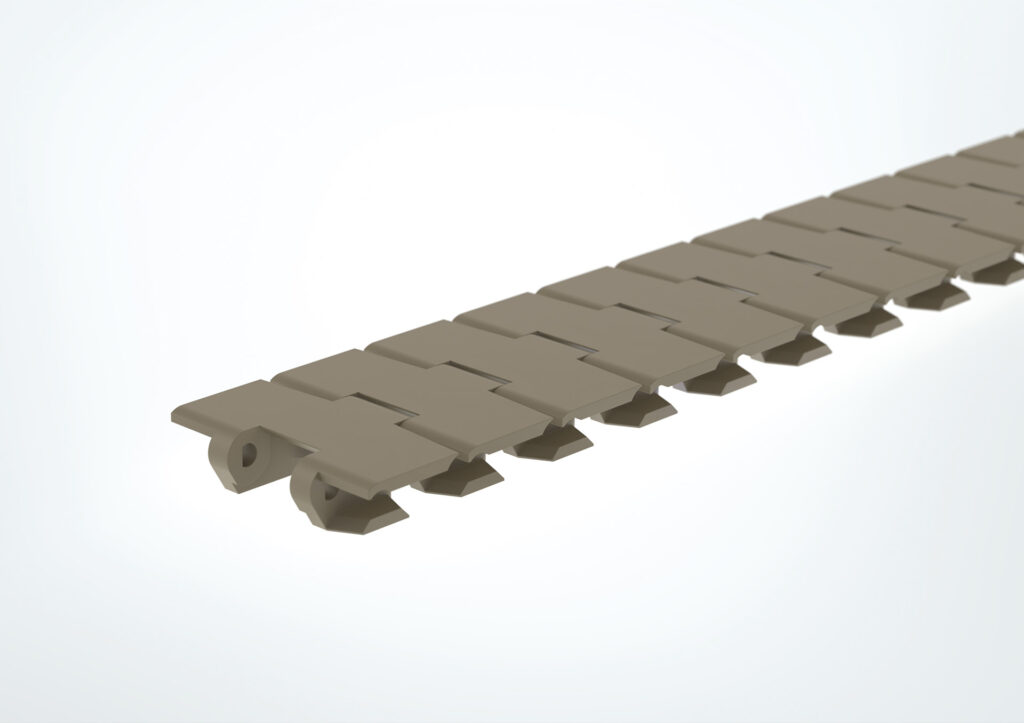

Förderkette mit einer Breite von 82,6 mm und einem Kurvenradius von 200 mm, speziell für den Einsatz in engen Kurven bei Scharnierkettenförderern von Robotunits.
Larghezza della catena 82,6 mm
raggio della curva 200 mm

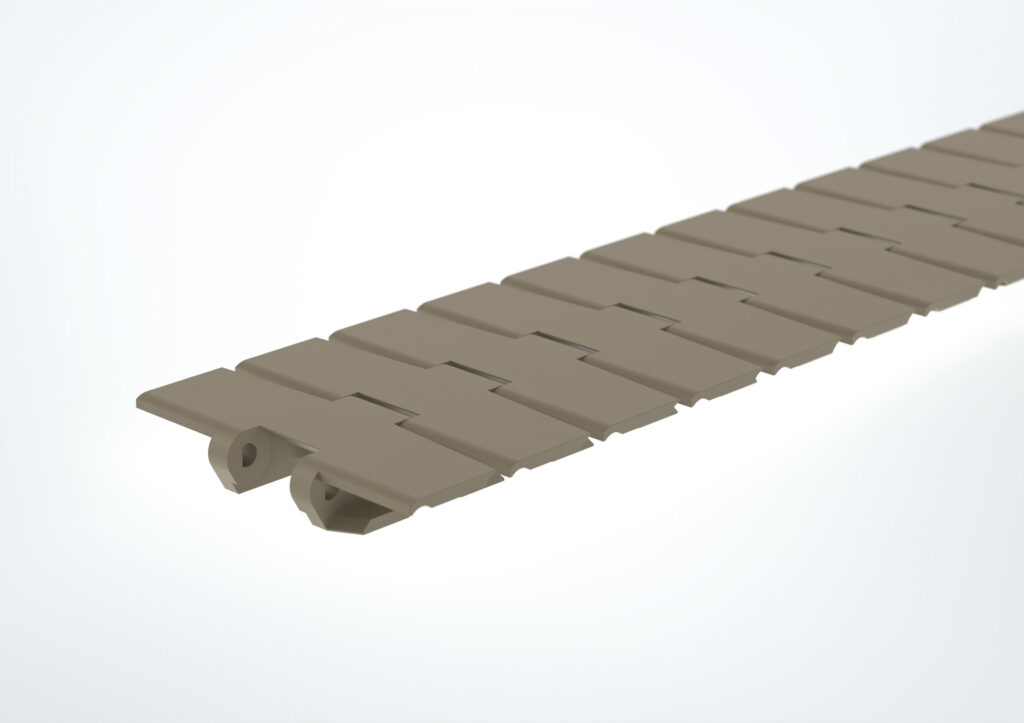

Förderkette mit einer Kettenbreite von 114,3 mm, geeignet für den Einsatz in Kurven mit einem Radius von 200 mm, speziell für die schnelle und zuverlässige Materialförderung in engen Radien.
Larghezza della catena 114,3 mm
raggio della curva 200 mm

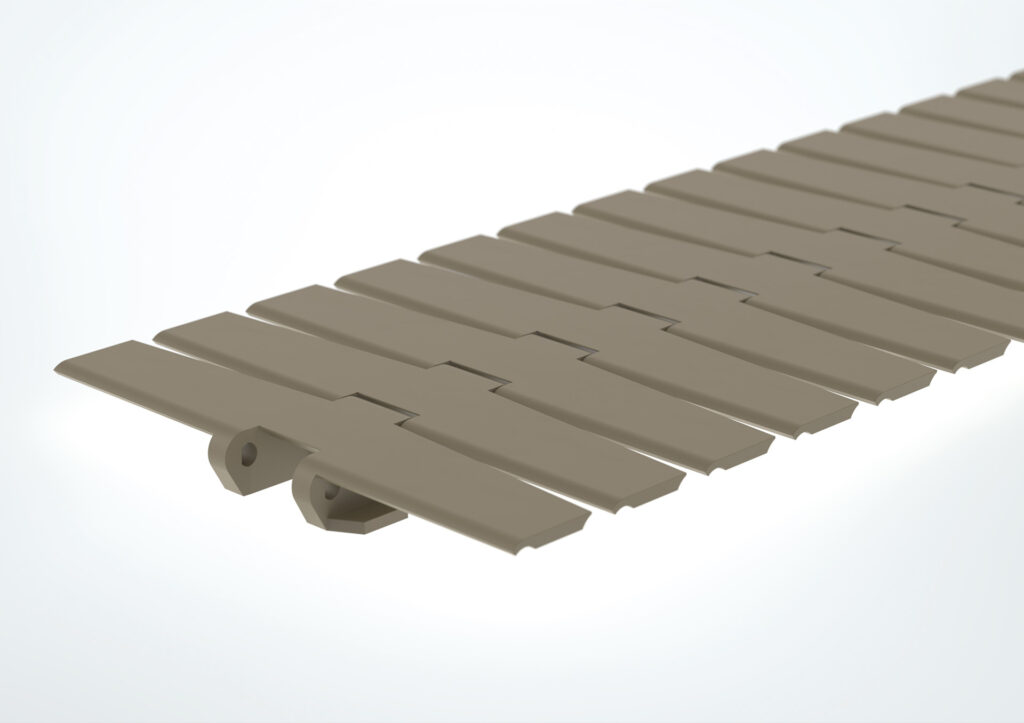

Förderkette mit einer Breite von 190,5 mm, geeignet für den Kurvenradius von 610 mm, speziell für den Einsatz in engen Radien bei Scharnierkettenförderern von Robotunits.
Larghezza della catena 190,5 mm
raggio della curva 610 mm

Soluzioni di trasporto pronte per l'uso

I nostri trasportatori a catena polivertebrata sono estremamente versatili: possono essere utilizzati in funzionamento a ciclo, ad accumulo o in altre soluzioni chiavi in mano. Queste soluzioni hanno già dimostrato la loro validità con i nostri trasportatori a tappeto, a catena modulare e a cinghia dentata.
