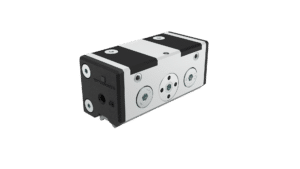

Carro con rodillo simple

LIN 500_

Aplicación

Diseño de guías lineales de deslizamiento suave, unidad limpiadora y de lubricación integrada a ambos lados.

El carro se ajusta a través de la corredera excéntrica mediante la llave de ajuste para perno excéntrico LIN 9990.
Véanse las instrucciones de montaje.

Artículo

Set de carro con rodillo simple céntrico

LIN5001

Total:

Set de carro con rodillo simple excéntrico

LIN5003

Total:
Artículo

Set de carro con rodillo simple céntrico

LIN5001

Set de carro con rodillo simple excéntrico

LIN5003

Información sobre el producto

Volumen de suministro del conjunto

  • 1 LIN 5000 (para la variante céntrica)
  • 1 LIN 5002 (para la variante excéntrica)
  • 2 pasadores cilíndricos
  • 2 tornillos SKS M08x055

Material

  • aluminio anodizado color natural o anodizado negro
  • acero endurecido, negro o galvanizado
  • PA6 negro
  • fieltro industrial

Capacidad de carga por carro con rodillo simple

  • radial: máx. 1.500 N
  • axial: máx. 750 N

Peso

  • LIN 5001: 0,375 kg/conjunto
  • LIN 5003: 0,375 kg/conjunto
