Válečkový dopravní systém plug-and-play
Vyrobeno na míru a připraveno k okamžitému použití
Válečkový dopravní systém Robotunits nabízí inovativní řešení v oblasti dopravníkové technologie. Válečkové dopravníky z modulární a univerzální automatizační stavebnice Robotunits umožňují rychlou, flexibilní a nákladově efektivní implementaci všech dopravníkových řešení. Použití vysoce kvalitních pásů Poly-V zajišťuje spolehlivou přepravu a nenáročný provoz. Válečkový dopravní systém Robotunits je ideální pro jednoduché aplikace, ve kterých se plastové nádoby nebo kartonové krabice a nosiče obrobků přepravují z bodu A do bodu B bez stagnačního tlaku. Válečkové dopravníky Robotunits jako standardní řešení modulárního systému s funkcí plug-and-play a již integrovaným řízením bez stagnačního tlaku (Zero Pressure Accumulation) nabízejí efektivní odpověď na požadavky moderní dopravníkové technologie.
Válečkové dopravníky Poháněné válečkové dráhy z automatizační stavebnice Robotunits
8
různé technologie ve válečkovém dopravním systému
Plug-and-play
díky plně integrované řídicí technologii
4 týdny
Dodací lhůta pro standardní moduly
Výhody válečkového dopravního systému Robotunits
- jednoduchá a rychlá integrace do výroby, také díky předprogramované dopravníkové technologii bez stagnačního tlaku (řešení ZPA)
- energeticky účinný 24V motor pro snížení provozních nákladů
- odolné jednotlivé díly pro nenáročnou údržbu
- bezpečná manipulace: díky patentované ochraně proti zachycení
- multifunkčnost automatizační stavebnice
- bezpečná přeprava: díky bočním vedením přizpůsobeným potřebám
Řízení pro všechny součástí válečkového dopravníku
Pro Robotunits jsme se rozhodli kvůli rychlé dostupnosti, jednoduchému ovládání a modularitě systému. Zaujal nás také vynikající poměr ceny a výkonu. Spolupráce s Robotunits probíhala příjemně a hladce od společného návrhu systému až po jeho uvedení do provozu. Mezi hlavní přednosti patří konzistentně čisté zpracování a stabilní řešení zabudovaného Swing-Gate, které dokonce překonalo naše očekávání.
Naši zákazníci oceňují zejména vysokou flexibilitu a přizpůsobivost našich válečkových dopravníků. Zvláště naše rychlé dodací lhůty a komplexní osobní servis od plánování až po poprodejní služby jsou vysoce ceněné hodnoty. U nás má každý zákazník stálou kontaktní osobu, která na projekt po celou dobu dohlíží. To vytváří důvěru a spokojenost na všech úrovních.
Previous
Další
Jaké moduly jsou k dispozici v technologii válečkových dopravníků?
Prvky válečkového dopravníku z automatizační stavebnice Robotunits
Zjistěte více o všestranném válečkovém dopravním systému Robotunits! Díky širokému výběru komponent, jako jsou otočné stanice, přímé úseky, podavače, zakřivení, rohové přesuvné stanice, třídící stanice, šikmé válečkové dopravníky a zdvihací stanice, lze válečkové dráhy přizpůsobit každému požadavku. S řadou multifunkčního příslušenství, jako jsou jednoduché nosné konstrukce nebo boční vedení z naší modulární automatizační stavebnice, lze válečkové dráhy Robotunits navrhnout tak, aby vyhovovaly vašim potřebám. Ať už se jedná o standardizované použití nebo individuální potřebu dopravy: válečkový dopravní systém Robotunits nabízí to správné řešení. Díky funkci plug-and-play je uvedení do provozu rychlé a nekomplikované. Objevte všestrannost technologie válečkových dopravníků s Robotunits!
Zakřivené válečkové dráhy
Rohová přesuvná stanice s válečkovou dráhou
Otočná stanice válečkové dráhy
Zdvihací stanice s válečkovým dopravníkem
Zakřivené válečkové dráhy
Zakřivené válečkové dráhy
- Standardní úhel: 45° a 90°, lze kombinovat na 135° a 180°.
- možnost flexibilního a pevného bočního vedení
- K dispozici je standardní podpěrná konstrukce
Zakřivený válečkový dopravník Robotunits optimalizuje přesnou přepravu materiálu v zatáčkách, aniž by zvedal nebo posouval přepravovaný materiál. Tento systém umožňuje plynulý pohyb výrobků v úhlu 45° nebo 90°. Přidáním dalších modulů je možné dosáhnout úhlů od 135° do 180°.
Naši zákazníci těží z časově úsporné změny směru přepravovaného materiálu bez nutnosti jeho zvedání nebo posouvání. Flexibilní přizpůsobení zón umožňuje individuální uspořádání a úsporu místa při přepravě různých materiálů. Standardní podstavce lze flexibilně výškově nastavit. Díky jednoduchosti modulárního systému lze nosnou konstrukci připevnit i ke stropu.
Rohová přesuvná stanice s válečkovou dráhou
Rohová přesuvná stanice s válečkovou dráhou
- Úhel otáčení: 90° na obou stranách
- bezpečný, kompaktní systém
- plně integrovaná řídicí elektronika
Rohová přesuvná stanice Robotunits z kategorie válečkové dopravní techniky představuje efektivní řešení pro přepravu materiálu pod úhlem 90° vzhledem k hlavnímu směru dopravy. Funguje jako posunovač tím, že je v případě potřeby schopen posunout materiál jak vlevo, tak vpravo od rovné části válečkového dopravního systému. Této jednoduché změny směru přepravovaného materiálu se dosáhne zvednutím přepravovaného materiálu pomocí ozubených pásových dopravníků a následným posunem o 90°. Prostorově úsporné, flexibilní a ekonomické řešení automatizační stavebnice lze v závislosti na variantě bočního vedení dodatečně namontovat i na stávající přímý válečkový dopravník. Navíc plná integrace řízení do systému zajišťuje bezproblémovou funkčnost při šetrné přepravě vašich produktů.
Otočná stanice válečkové dráhy
Otočná stanice válečkové dráhy
- Rozsah otáčení: plynule nastavitelný od 0° do 270°.
- individuální rozdělení přepravovaného zboží do správné polohy
- kombinovatelné s válečkovými, pásovými, ozubenými a modulárními pásovými dopravníky
Otočná stanice Robotunits jako řešení pro přesnou přepravu a distribuci: Při standardním použití přenáší otočná stanice materiál v rozsahu 0-270° v požadovaném směru. Jejich standardizovaný řídicí systém umožňuje rychlé připojení, zatímco standardizovaná konstrukce umožňuje rychlou konfiguraci a konstrukci dalších komponent. Zvláštní zajímavost: Díky blízkosti konstrukce k nejbližšímu válečkovému dopravníku lze efektivně přepravovat i malé výrobky. Volné profilové drážky a 14mm standardní drážka umožňují snadné připevnění multifunkčního příslušenství. Díky modulární nosné konstrukci nabízí otočná stanice efektivní a přizpůsobitelné řešení pro přepravu materiálu.

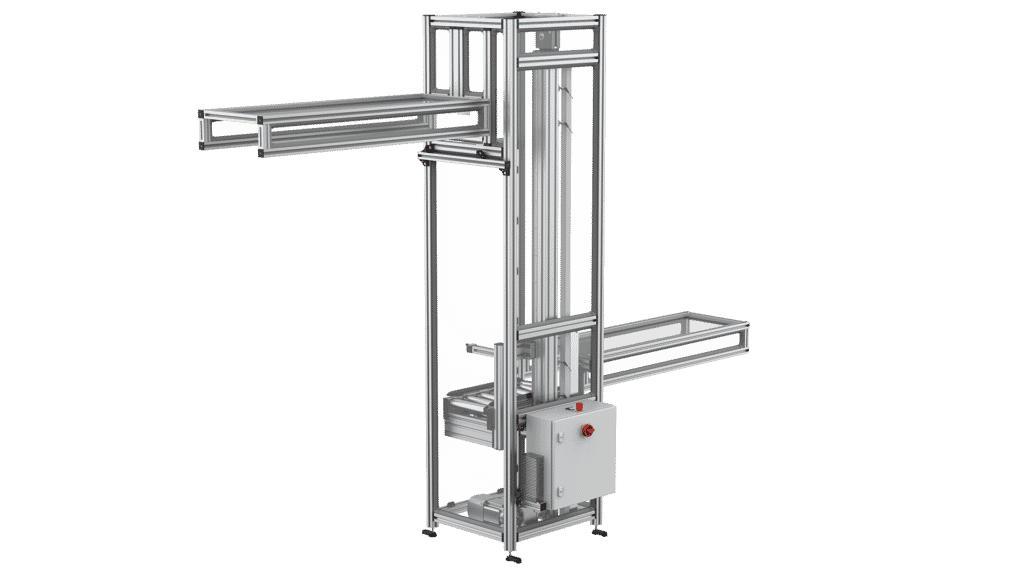

Zdvihací stanice s válečkovým dopravníkem
Zdvihací stanice s válečkovým dopravníkem
- transport ve dvou úrovních, standardní zdvih do 5 m
- pro přepravované zboží do 50 kg v rozměrově stabilních kontejnerech
- kompletní dopravníkové technologie Robotunits lze integrovat do zdvihací stanice
Zdvihací stanice z válečkového dopravníkového systému Robotunits je efektivním řešením pro mezistupňovou přepravu materiálu v průmyslových prostředích: Se standardizovaným předprogramováním umožňuje snadné použití Plug-and-Play při výšce až 5 metrů ve standardním provedení. Nosná plošina může být flexibilně vybavena otočnými stoly nebo rohovými přesuvnými stanicemi, aby umožnila boční pohyby nebo odklony materiálu.
Zakázková řešení, výplňové prvky, údržbové dveře a mnoho dalšího nabízejí individuální přizpůsobení vašim požadavkům. Automatické zpětné zajištění a integrovaná ochrana proti pádu zajišťují bezpečnou přepravu materiálu. Celkově je zdvihací stanice univerzálním a technicky propracovaným řešením pro širokou škálu aplikací.
Proč válečkové dopravníky Robotunits?
Nejlepší kvalita. Servis bez kompromisů. Nejrychlejší dodání
Technologie válečkových dopravníků Robotunits nabízí mnohem více než jen válečky. Integrovaná, pevná nebo nastavitelná boční vedení umožňují individuální přizpůsobení do posledního detailu. Jako plug-and-play řešení z automatizační stavebnice lze moduly válečkových dopravníků snadno, rychle a flexibilně uvádět do provozu a rozšiřovat. Naším požadavkem je vaše maximální spokojenost. Proto klademe velký důraz na osobní poradenství a nekompromisní služby v každém ohledu.
Příklady použití technologie válečkových dopravníků
Modulární systém technologie válečkových dopravníků nabízí jak různé technologie, tak ještě větší množství možností použití. K jednoduché přepravě výrobků z bodu A do bodu B se používají poháněné válečkové dopravníky nebo také gravitační válečkové dopravníky, které umožňují realizovat jednoduché logistické procesy a přepravní operace. Válečkové dopravníky jsou také obzvláště vhodné pro ukládání materiálu ve výrobě. Ať už se jedná o automobilový průmysl, výrobu nebo maloobchod: válečkový dopravník nabízí řešení ve všech průmyslových odvětvích. Zejména jako podavač pro balicí stroje je válečková dráha bez stagnačního tlaku ideálním doplňkem.
Inovace ve strojírenství
Náš zákazník M2O podporuje společnosti řešeními na míru již 30 let. S využitím prvků automatizační stavebnice Robotunits přeměnila společnost M2O jednoduchou poptávku na plně automatizované dopravní řešení. Tento úspěšný příběh ukazuje, jak naše technologie může zvýšit efektivitu a produktivitu. Zjistěte více o tom, jak můžeme splnit vaše požadavky.
Reference
M2O
Účinná technologie válečkových dopravníků
Zjistěte, jak společnost Hirschmann Automotive realizovala montážní linku na míru pro elektromechanické stavebnice a komponenty. Systém Robotunits je vysoce flexibilní řešení, které výrazně zvyšuje efektivitu a flexibilitu výroby. Inspirujte se tímto úspěšným příběhem a zjistěte, jak může naše dopravníková technologie optimalizovat i vaše procesy.
Reference
Hirschmann Automotive
Řešení toku materiálu na mírun
Skupina Böllhoff ve spolupráci se společnostmi Robotunits a Kardex realizovala plně automatizovaný skladovací a dopravní systém. Toto řešení optimalizuje procesy na montážních strojích a zvyšuje efektivitu a flexibilitu výroby. Zjistěte více o tom, jak může Robotunits přinést efektivní automatizační technologii do vaší výroby.
Reference
Kardex
FAQ - Válečkové dopravníky
Často kladené otázky týkající se válečkového dopravního systému Robotunits
Nejčastější otázky a odpovědi týkající se modulů válečkových dopravníků Robotunits naleznete zde. Pokud jsme vám v této sekci často kladených otázek neodpověděli na vaši otázku, neváhejte nás kontaktovat osobně. Naši odborníci vám rádi poradí s vašimi individuálními dotazy.
S technologií válečkových dopravníků od společnosti Robotunits je vždy k dispozici motorizovaný váleček, který pohybuje zónou s několika podpůrnými válečky. Celá válečková dopravní dráha je poháněna napětím 24 V. Všechny ovládací prvky jsou již zabudovány v profilu. Přes senzory může být v případě potřeby přímo integrována logika bez stagnačního tlaku. Jako řešení plug-and-play z modulární automatizační stavebnice lze poháněný válečkový dopravník od společnosti Robotunits snadno, rychle a flexibilně integrovat do vašeho provozu.
Stejným způsobem lze k našemu řídicímu systému přistupovat i prostřednictvím nadřazeného řídicího systému s PLC nebo lze extrahovat výstupní a vstupní signály. Gravitační válečkové dopravníky Robotunits se používají pro bezmotorové aplikace.
Základní rozlišení je mezi poháněnými válečkovými dopravníky a gravitačními válečkovými dopravníky. Různé tvary a moduly poháněných válečkových dopravníků pokrývají širokou škálu možných aplikací. Materiály tak mohou být například přepravovány i přes zakřivení ve vhodném úhlu. Při odbočování pod úhlem 90° je ideálním řešením otočná stanice nebo rohová přesuvná stanice, podle toho, zda je povoleno měnit směr dopravovaného zboží, nebo ne. Dalším typem válečkového dopravníku je podavač a výstupní dopravník. Důležitou roli v systému hraje zejména zdvihací stanice, která umožňuje využití válečkové dopravní technologie i mezi různými úrovněmi.
Válečkový dopravník Robotunits lze jako jednoduché řešení plug-and-play se standardizovaným integrovaným ovládáním snadno připojit k elektrické síti s napětím 24 V. Zde máte na výběr mezi Schuko a zástrčkou CEE. Délku kabelu lze zvolit podle potřeby tak, aby byl válečkový dopravník připraven k integraci do vašeho provozu. U složitějších procesů vyžaduje řídicí systém před použitím válečkového dopravníku další úpravy.
U poháněných válečkových drah lze pomocí válečků s gumovým povrchem realizovat sklon až 4°. Také zde je možné využít ZPA. Alternativně mohou být například ve svahu použity i gravitační válečkové dopravníky, pokud není potřeba KLT kontejnery hromadit.
Máte nějaké další dotazy nebo zvláštní požadavky? Neváhejte nás kontaktovat zde.
U válečkových dopravníků Robotunits je jednoduchý řídicí systém integrován přímo do profilu. Jednoduché ovládání zahrnuje: ZPA (Zero Pressure Accumulation), přeprava v jednom směru a spouštění a zastavování pomocí senzorů. Kromě toho může zákazník snadno připojit složitější řídicí systémy například pomocí PLC.
Máte nějaké další otázky nebo zvláštní požadavky? Neváhejte nás kontaktovat zde.
| Ovládací prvky | ||||||
| Řídicí jednotka | Protokoly PLC |
Logika ZPA(Robotunits) |
Jiná logika(zákazník prostřednictvím PLC) |
|||
CONVEYLINX Ai2 |
(např: Siemens) |
(např: Schneider) |
(např: Allen Bradley) |
(např: Mitsubishi) |
 |
|
MOTIONLINX Ai |
(např: Beckhoff) |
 |
|
|||
Pro podrobnější informace a osobní konzultaci se nejlépe obraťte na svého kontaktního zástupce společnosti Robotunits.
Ano, válečkový dopravník Robotunits lze integrovat i do nadřazeného řídicího systému, tedy do stávajícího „systému třetí strany“.
Osobní poradenství je pro nás velmi důležité. Náš prodejní technik ve vašem regionu s vámi rád probere nejlepší individuální řešení z naší automatizační stavebnice Robotunits pro vaše specifické potřeby.
Velkou výhodou rohové přesuvné stanice je možnost dodatečné instalace na válečkové dráze bez integrovaného bočního vedení. Rohová přesuvná stanice je díky své kompaktní konstrukci prostorově úspornějším řešením a bývá navržena pro vyšší doby taktů. U otočné stanice je naopak přepravovaný materiál přepravován „ve stejné poloze“, tj. nedochází ke změně směru. To může být výhodné zejména u KLT s čárovým kódem. Kromě toho lze výrobky přepravovat například pod úhlem 180°.
Podavače se obvykle používají ve výrobních linkách, například při uspořádání ve tvaru rybí kostry (Ishikawa). Podavač je také vybaven předprogramovanou logikou ZPA, pomocí které lze různým podavačům přiřadit také priority. Zejména v průmyslových odvětvích, kde proces zahrnuje několik výrobních nebo montážních kroků, je podavač efektivním řešením pro přepravu zboží.
Veškerý materiál v malých přepravkách (KLT) lze ideálně přepravovat pomocí válečkových dopravních pásů. Minimálním požadavkem je, aby přepravované zboží mělo určitou velikost, aby neprokluzovalo mezi válečky. Také kartony jsou vhodné pro přepravu na válečkových drahách, avšak záleží na jejich stabilitě při usazení. Pro nestandardní rozměry najdeme také řešení: neváhejte nás kontaktovat osobně.
Příklady přepravy zboží:
| Plastový kontejner | Kartonové krabice |
Standardní rozměry přepravovaného zboží:
|
 |
 |
|
|
Výchozí hodnoty válečkový dopravní systém:
|
Rozhodujícími kritérii pro návrh vhodné technologie válečkových dopravníků jsou: Přepravované zboží, rozměry, hmotnost, okolní teploty, místa uložení a doba taktu, případně umístění nárazníků a co nejpodrobnější popis procesu. Dále jsou diskutována témata napájení, řídicí logiky, varianty konstrukce a možné doplňky, jako je boční vedení. Pomocí našeho poptávkového formuláře získáte všechny potřebné informace a můžete nám tak přímo zaslat svou poptávku.
Válečkové dráhy plug-and-play z naší automatizační stavebnice jsou díky nízkému počtu opotřebitelných dílů obzvláště nenáročné na údržbu. Řemen Poly-V lze snadno vyměnit v několika jednoduchých krocích. Patentovaná ochrana proti zachycení zaručuje bezpečnou přepravu. To znamená, že válečkové dopravníky lze ve vaší společnosti používat bez dalších ochranných zařízení. U složitějších systémů však lze přímo na dopravníkové vedení připevnit ochranný plot.
