Einfach. Schnell. Sicher.
Das Robotunits Schutzzaunsystem.
Maschinenschutz mit System – für jede Anwendung das passende Schutzelement.
Ob in der Serienproduktion oder in hochflexiblen Fertigungszellen – Schutzeinhausungen und Maschinenschutzgitter gehören zur Grundausstattung moderner Industrieanlagen. Mit dem Robotunits Schutzzaunsystem erhalten Sie eine durchdachte Lösung, die sich schnell montieren lässt, höchste Sicherheit bietet und sich genial einfach an Ihre Anforderungen anpassen lässt.
Jetzt sogar in unserem Layout-Konfigurator noch einfacher zu planen!
Schutzzaunsystem Schutzzaunsystem für Ihre Produktionsumgebung.
Schutzzaun jährlich
verbaut
mit Ausschnitten möglich
Auslieferung bei Standardmodulen
Zertifizierung
Vorteile mit dem Robotunits Schutzzaunsystem
Ein zuverlässiger Maschinenschutzzaun muss mehr als nur trennen – er muss auch überzeugen:
- Schnell aufgestellt: 1-Mann-Montage
- Maßgeschneiderte Breiten und Höhen
- Flexible Anpassbarkeit bei Änderungen in der Produktion
- Kombinationen aus Schutzzaun und Schutz-Umhausungen
- Hohe Stabilität und Langlebigkeit
- CE-zertifiziertes System in normgerechter Ausführung nach Maschinenrichtlinie
- ESD-leitfähig
- Designintegration in moderne Fertigungsumgebungen (Pulverbeschichtungen in allen RAL-Farben erhältlich)

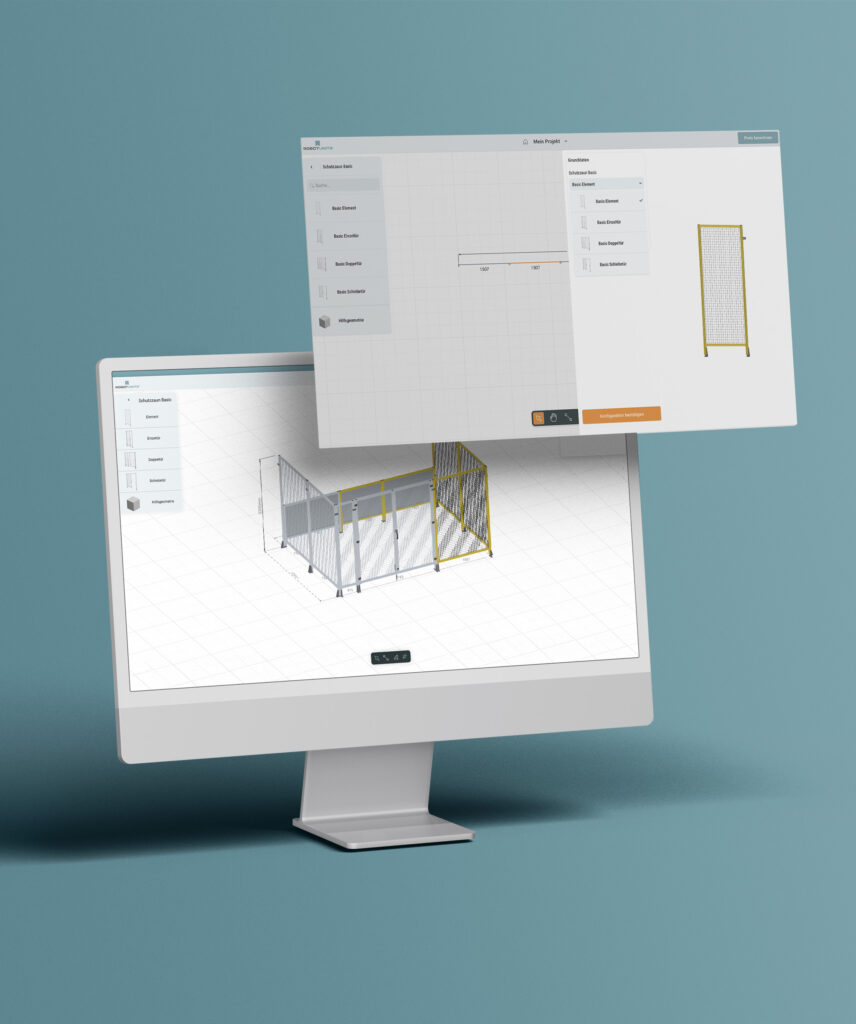

Der Schutzzaun-Konfigurator
Ihr Schutzzaun –
per Mausklick geplant
Mit dem neuen Robotunits Schutzzaun-Konfigurator gestalten Sie Ihre individuelle Lösung schnell, intuitiv und passgenau. In wenigen Schritten platzieren Sie Schutzzaunelemente auf einer Layout-Fläche. Schutzzäune können per CAD Download direkt um Ihre Maschine herum konstruiert werden. Alles inklusive automatischer Anordnung durch logische Rasterfangpunkte.
- Intuitive Bedienung (mit Drag-and-Drop)
- Automatisches Anreihen der Elemente für schnelle Planung
- 3D-Visualisierung Ihres konfigurierten Schutzzaunsystems
- Direkter Export von Stücklisten, Zeichnungen und Angeboten
- Nahtlose Übertragung in den Warenkorb unseres Webshops
- Speicherung Ihrer Konfiguration für die spätere Weiterbearbeitung
Testen Sie jetzt unseren Schutzzaun-Konfigurator aus.
Basic vs. Allround
Zwei Systeme. Unzählige Möglichkeiten. Sie entscheiden: Basic? Allround? Oder eine Kombination aus beidem?
Entscheiden Sie flexibel zwischen dem klassischen Basic-System und dem flexiblen Allround-Schutzzaun – oder kombinieren Sie beides nach Bedarf.
Ob einfacher Schutzzaun oder maßgeschneiderte Maschinenumhausung: Robotunits bietet die passende Lösung – schnelle Lieferung, schnell montiert, stabil und flexibel erweiterbar.
Fakten
- 2 individuell einsetzbare Systeme
- 4 Standardgrößen
- Höchste Stabilität bis zu 80 kg mit 10 km/h
Nutzen
- Für jede Anwendung eine maßgeschneiderte Lösung
- Optimales Preis- Leistungsverhältnis und schnelle Lieferzeit
- Entspricht den Anforderungen der Maschinenrichtlinie
Rasterscharnier
Türschnapper
Handgriff
Schutzzaunverbinder
Basic Element
Schweißgitterklipp
Gitterhalter
Schweißgitter | Gitter
Türanschlag
Profil 40x40 Lean Line
Schutzzaunfuß
Ankerbolzen
Schutzzaun Basic
Das Basic-System bietet eine einfache und schnelle Lösung für einen Schutzzaun – ideal für klassische Anwendungen, bei denen die einfache und sichere Trennung von Gefahrenbereich und Personen gefordert ist.
Im Basic Schutzzaunsystem reihen Sie mehrere Basic Elemente bestehend aus Schutzzaunelementen, Schwenktüren und Schiebetüren einfach mittels Schutzzaunverbinder aneinander, um Ihren Gefahrenbereich abzutrennen.
- Standardisierte Maße für wirtschaftliche Lösungen
- Einfach zu montieren
- Hohe Stabilität
- Perfekt für einfache Schutzzäune und Maschinenumhausungen
Elementfüllung:
Schweißgitter
Polycarbonat glasklar, 4 - 6 mm
Polycarbonat braun getönt, 4 - 6 mm
Geschäumte PVC-Platte grau, 5 mm
Verliersicherung Schraube
Allround Element
Schutzzaunverbinder gebogen
Bolzen
Allround Türe
Weitere Elemente des
Robotunits Schutzzaunsystems
Schwenktüren
Schiebetüren
Elementfüllung
Sondereinfassungen
Designvarianten
Schutzumhausung
Schwenktüren
Schwenktüren
Die Robotunits Schutzzaunsysteme können für die regelmäßige Zugänglichkeit des eingezäunten Bereichs auch mit Einzel- oder Doppeltüren ausgestattet werden. Dabei kommen meist herkömmliche Schwenktüren in den Einsatz. Dabei können die Türen noch mit zusätzlichen Mechanismen, wie Sicherheitsschaltern, ausgestattet werden.
- Sichere Integration in das Gesamtsystem
- Anpassungsfähigkeit an spezifische Anforderungen (Not-Aus, Warnleuchte)
- Konformität mit Sicherheitsstandards
Schiebetüren
Schiebetüren
Wenn jedoch beispielsweise aus Platzgründen eine Schwenktür keine Lösung ist, kann auch eine Schiebetüre integriert werden. In Sonderfällen, wenn die Lichte Weite besonders groß und der Durchgang außerordentlich hoch sein soll, kommen Teleskop-Schiebetore zum Einsatz. Diese werden insbesondere umgesetzt, wenn der Sturz einer herkömmlichen Schiebetüre eine Barriere darstellt.
- Optimierte Raumausnutzung
- Große Lichte Weite (beim Teleskopschiebetor ohne Sturz)
- Variable Konfiguration und Sicherheitsintegration
Elementfüllung
Elementfüllung
Die Flächenelemente des Robotunits Schutzzaunsystems sind sehr vielfältig. Meist werden Flächen der Schutzzäune mit Schweißgitter oder Polycarbonat ausgestattet. Bei den Schweißgittern ist der Raster des Gitters (4 cm) für die Dimension des Schutzzauns zu beachten. Darüber hinaus sind der individuellen Gestaltung des Schutzzauns nahezu keine Grenzen gesetzt. Das Robotunits Befestigungsprofil wiederum spannt das Flächenelement (z.B. Polycarbonat) direkt in die 14 mm Einheitsnut ein und dichtet es vollständig ab.
- Schnelle und flexible Montage
- Universelle Kompatibilität und Erweiterbarkeit (passt sich individuell an die Dicke des Flächenelements an)
- Zuverlässige und dauerhafte Halterung von Flächenelementen
Sondereinfassungen
Sondereinfassungen
Für eine noch individuellere Gestaltung sind maßgeschneiderte Ausnehmungen im Schutzzaun für Robotunits eine Selbstverständlichkeit. Das Robotunits Schutzzaunsystem bietet Ihnen nicht nur standardisierte Komponenten, sondern auch die Möglichkeit, Sonderausnehmungen und individuelle Formen realisieren zu lassen. So erhalten Sie einen individuell angepassten Schutzzaun oder eine passgenaue Schutzumhausung.
- Maßgeschneiderte Lösungen für komplexe Formen
- Direkter Anbau an Module aus dem gesamten Robotunits Automatisierungsbaukasten möglich
- Schutzumhausung individuell gestaltbar
Designvarianten
Designvariante
Die Robotunits Schutzzäune aus Aluminium-Rahmen können in jeder RAL Farbe pulverbeschichtet werden. So können individuelle Wünsche, beispielsweise die farbliche Hervorhebung und Kennzeichnung von Türen einfach umgesetzt werden. Unser Schutzzaunsystem integriert sich somit auch farblich in Ihre Umgebung.
- Verbesserung der Sicherheit durch visuelle Signale
- Individuelle Gestaltung, auch von einzelnen Modulen – wie beispielsweise der farblichen Kennzeichnung der Türe
- Steigerung der Wertigkeit dank optischer Anpassung an die Umgebung
Schutzumhausung
Schutzumhausungen
Neben dem klassischen Schutzzaunsystem bietet Robotunits auch Einhausungen von Maschinen, bei denen die schützende Konstruktion direkt an Bauteile angebracht werden. Sondermaschinen können somit direkt mit der Umhausung verbunden werden.
- Direkte und einfache Anbindung an Maschinen und Anlagen
- Flexibilität bei der Gestaltung und Erweiterung
- Kosteneffiziente und zeitsparende Montage
Warum Robotunits Schutzzäune?
Zuverlässiger Service & Support
Warum Robotunits? – Ihre Vorteile auf einen Blick
Robotunits steht für kompromisslosen Qualitätsanspruch sowie durchgängige Systemkompatibilität und bietet zeitsparende Lösungen im Bereich der Schutzzaunsysteme:
- Sicherheit trifft Optik: Hochwertige Materialien, präzise Verarbeitung, farbliche Gestaltung
- Systemintegration: Schutzzaun, Fördertechnik, Unterbauten und vieles mehr – alles aus einer Hand mit dem Robotunits Automatisierungsbaukasten.
- Lieferumfang: fertig montierte Elemente. Feld für Feld zu Ihrer Schutzzaunlösung.
- Nachrüstbar: weitere Elemente können jederzeit angebaut werden. Auch der Austausch von Flächenelementen (wie beispielsweise einer Türe) ist im Nachgang möglich.
Vielfältige Anwendungen in der industriellen Praxis
Unser Schutzzaunsystem bewährt sich in zahlreichen Industriezweigen als zuverlässige Lösung zur räumlichen Trennung von Maschinen, Mitarbeitern und Produktionsprozessen. Ob in der Automobilindustrie, der Elektronikfertigung, der Verpackungstechnik oder im Robotik-Bereich – überall dort, wo es auf Sicherheit, Effizienz und Flexibilität ankommt, ist unser System die erste Wahl.
Der modulare Aufbau ermöglicht es uns, jede Anwendung individuell und passgenau auf Ihre spezifischen Bedürfnisse zuzuschneiden. Dabei legen wir größten Wert auf eine einfache Montage, hohe Stabilität und maximale Flexibilität. Die Robotunits Schutzzäune mit Schweißgitter sind im Standard bereits ESD-konform. Und damit sich der Schutzzaun optisch perfekt in Ihre Produktionsumgebung einfügt, bieten wir Ihnen die Möglichkeit der Pulverbeschichtung in allen RAL-Farben. So entsteht ein einheitliches und ansprechendes Gesamtbild, das die Wertigkeit Ihrer Anlagen unterstreicht.
Erfolgsgeschichten aus der Praxis
Schnell, sicher, skalierbar – lassen Sie sich von den Erfolgsgeschichten unserer Kunden inspirieren und entdecken Sie, wie Sie mit dem Robotunits Schutzzaun Ihre Produktionsprozesse optimieren und die Sicherheit am Arbeitsplatz erhöhen können.
Innovation im Maschinenbau
Seit 30 Jahren unterstützt unser Kunde M2O Unternehmen mit individuellen Lösungen. Mit Elementen aus dem Robotunits Automatisierungsbaukasten verwandelte M2O eine einfache Anfrage in eine vollautomatisierte, mittels Flächenelementen eingehauste, Transportlösung. Diese Erfolgsgeschichte zeigt, wie unsere Technologie die Effizienz und Produktivität steigern kann. Erfahren Sie mehr darüber, wie wir auch Ihre Anforderungen erfüllen können.
Individuelle Konstruktionen dank Modularität
Im Schwerpunktbereich der Handling- und Entnahmegeräte und Packmaschinen mit SPS-Steuerungen setzt atka bereits seit 2012 erfolgreich auf die Produkte von Robotunits. Hierbei kommen vor allem die Achsportale, Lineareinheiten, Profiltechnik, Förderbänder, Rollenbahn und Schutzzaunsysteme verstärkt zum Einsatz. Gerne planen und realisieren wir auch für Sie Ihre individuelle Lösung aus dem Automatisierungsbaukasten.
Zertifizierte Sicherheit
nach Maschinenrichtlinie
Unsere Schutzzaunsysteme entsprechen der Maschinenrichtlinie und werden mit CE-konformer Dokumentation geliefert.
Wir unterstützen Sie auch bei der Auswahl für Ihren Schutzzaun und bieten optionales Zubehör wie Sicherheitsschalter, Verriegelungen oder Zugangskontrollen an – für normgerechten Maschinenschutz, der Ihnen Sicherheit auf allen Ebenen bietet.
Jetzt den passenden Schutzzaun finden
Ob Basic oder Allround – finden Sie das System, das zu Ihrer Anwendung passt. Unsere Experten beraten Sie gerne persönlich und helfen Ihnen bei der Auswahl der richtigen Konfiguration.
FAQ - Schutzzaunsystem
Oft gestellte Fragen rund um das Robotunits Schutzzaunsystem
Die meistgestellten Fragen und Antworten zu den Schutzzäunen finden Sie hier. Sollten wir Ihre Frage in diesem FAQ-Bereich nicht beantwortet haben, zögern Sie nicht, uns persönlich zu kontaktieren. Unsere Experten beraten Sie gerne bei Ihren individuellen Fragen.
Ein Schutzzaun ist eine trennende Schutzeinrichtung zum Schutz von Personen. Er sorgt für die Zutrittsverhinderung in Gefahrenbereiche. Ein Schutzzaun bietet eine physische Barriere, die Unfälle und Verletzungen vermeidet, indem es einen sicheren Abstand zwischen Mensch und Maschine schafft.
Welche Richtlinien es dafür gibt, erfahren Sie hier.
Maschinenrichtlinie 2006/42/EG
Gemäß der Maschinenrichtlinie ist der Hersteller verpflichtet, alle erforderlichen Schutzmaßnahmen zu treffen, um die Sicherheit und Gesundheit von Personen zu gewährleisten.
Ein Schutzzaun ist verpflichtend, wenn:
- Die Risikobeurteilung eine Gefährdung identifiziert, die nicht anders verhindert werden kann.
- Die Normen zur Gestaltung trennender Schutzeinrichtungen (z. B. EN ISO 14120, EN ISO 13857) zur Anwendung kommen.
- Die Sicherheitsanforderungen der Maschinenrichtlinie dies erfordern.
Robotunits bietet zwei unterschiedliche Schutzzaunsysteme
Beide Systeme erfüllen die Vorgaben der Maschinenrichtline und sind CE zertifiziert.
Unsere Schutzzaunsysteme bestehen aus mehreren Komponenten:
- Schutzzaunfelder
- Einzeltüren
- Doppeltüren
- Hubtore
- Schiebetüren
Das Basic System ist der „Klassiker“ unter den Robotunits Schutzzaunsystemen. Einfach in der Anwendung und attraktiv im Preis. Ideal für Standardanwendungen im Maschinenbau und in der Fertigungsautomatisierung. Das Basic System stoppt 80 kg Masse mit 10 km/h.
Beim Basic System werden die Basic Elemente bzw. Basic Türen aneinandergereiht.Die Elemente werden mittels Schutzzaunverbindern direkt miteinander verbunden. Dank der vorbereiteten Schrauben und Verbinder kann das System von einer einzelnen Person schnell und unkompliziert installiert werden. Nivellierschrauben an den Stellfüßen ermöglichen die Anpassung der Höhe – beispielsweise bei Bodenunebenheiten.
|
Das Allround System besticht durch seine Flexibilität. Die einzelnen Felder werden einfach in die vormontierten Steher eingehängt und können bei Bedarf einfach und schnell ab- und wieder angebaut werden. Für großflächige Zugänglichkeit wie z. B. bei Maschinentausch oder Revisionsarbeiten. Das Allround System stoppt 80 kg Masse mit 10 km/h.
Wie funktioniert das Allround System?
Beim Allround System werden die Allround Elemente in die mit Schutzzaunverbindern vormontierten Steher eingehängt und verschraubt.
 |
- Spritzschutz bei Verwendung von Polycarbonatglas
- Schutz vor Funken oder Spritzer
- Blickschutz durch geschäumte Platten, Bleche oder getönte Scheiben
Ja, das Robotunits Schutzzaunsystem ist ESD leitfähig. Durch die von Robotunits entwickelten Einschwenkmutter wir die Eloxalschicht beim Profil durchbrochen und der Strom kann einfach abgeleitet werden.
|
|
Robotunits bietet Schutzzaunfelder in unterschiedlichen Standardgrößen an.
Die Felder im Standard sind preislich von Vorteil und haben extrem kurze Lieferzeiten. Selbstverständlich sind auch Sondergrößen in Höhe und Breite möglich.
Alle Profile verfügen über eine 14 mm Einheitsnut die Kombinationen jeglicher Form innerhalb des Baukastens gewährleistet. Somit können Flächenelemente ganz einfach als Schutzumhausung an Lösungen aus dem Automatisierungsbaukasten, wie Förderbänder, angebracht werden.
Auch Anbauten von z. B. Sicherheitsschaltern sind einfach zu realisieren.
Ob kurz oder lang – wir liefern individuell angepasste Schutzzaunsysteme. Von einzelnen kleinen Feldern bis zu ganzen Strecken. Somit sind Sie in dem Maßen absolut frei.
Ja, das Robotunits Schutzzaunsystem ist vollständig modular. Dank der Einheitsnut und der offenen Profilnuten können zusätzliche Elemente wie Ablagen, Halterungen, Signallampen oder Sicherheitsschalter problemlos nachträglich angebracht werden.
Die Kosten für ein Schutzzaunsystem variieren je nach den spezifischen Anforderungen und der gewählten Ausführung. Es gibt Preisunterschiede zwischen dem Basic- und dem Allround-System. Für genaue Preise besuchen Sie bitte unseren Webshop.
Im Standard sind unsere Schutzzäune Aluminium eloxiert. Es sind jedoch alle RAL Farben, beim Rahmen und Gitter, auf Kundenwunsch möglich.
Auch Farbkombinationen oder die Färbung einzelner Elemente wie z. B. gelbe Türen als Kennzeichnung von Fluchtwegen werden oft umgesetzt.
Sonderfelder mit Ausschnitt werden von uns genau nach Ihren Maßen und Wünschen geliefert.
Stellen Sie sich direkt in unserem Online-Konfigurator per Drag-and-Drop Ihren individuellen Schutzzaun einfach und schnell zusammen. Aus Ihrer Online-Konfiguration können Sie bereits weitere Informationen wie Preise und Stücklisten entnehmen.
Sie sind sich noch nicht ganz sicher? Hier finden Sie Ihren regionalen Ansprechpartner für eine persönliche Beratung.
