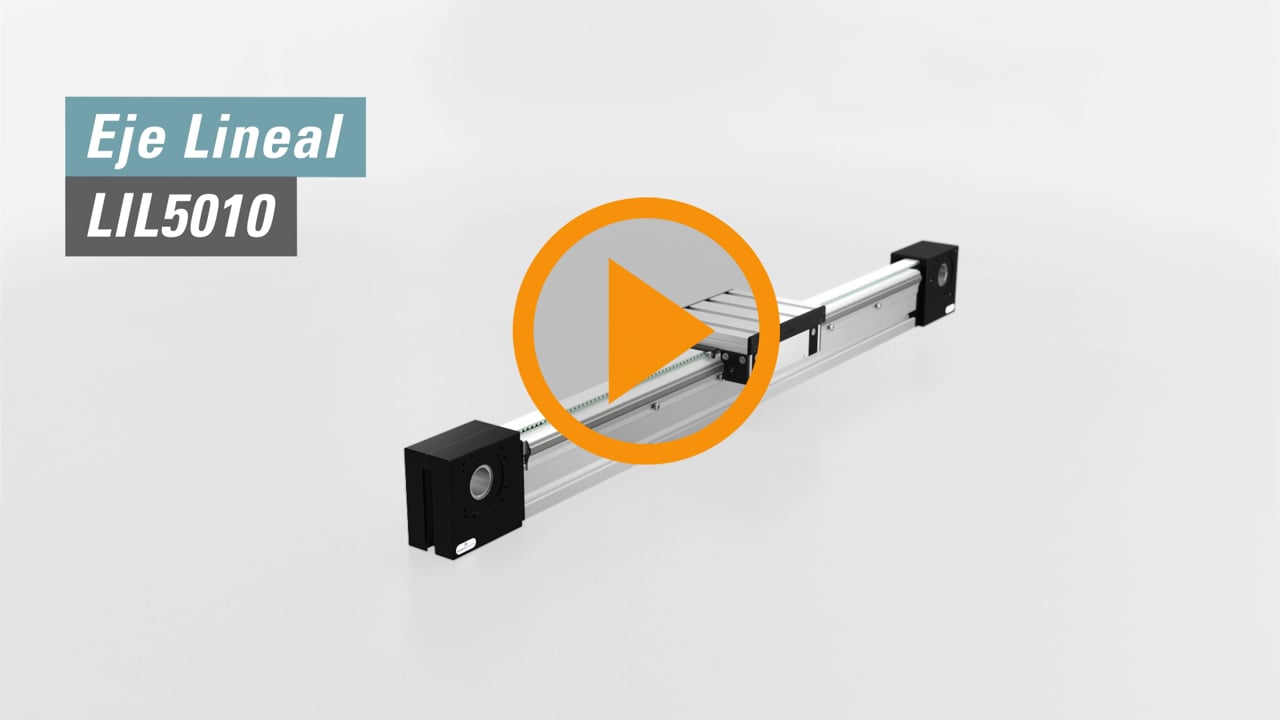

Sistema de ejes lineales Sistema de contenedores Tecnología de transporte Sistema de ejes lineales MBS Pickstar Sistema de cerramientos de seguridad Tecnología de perfiles y conexiones Accesorios multifuncionales Unidad lineal Unidad lineal Unidad lineal Omega Accesorios para los sistemas de ejes lineales Unidad lineal 50 Unidad lineal 50 Unidad lineal 100 Unidad lineal 50 Aplicación Para transportar, mover, trasladar piezas de trabajo de todo tipo. por ejemplo, uso como eje de pórtico, unidad de transferencia construcción con perfil de aluminio 50 x 100 mm placa del carro estándar 200 x 150 mm peso propio del carro 2,66 kg Solicitar oferta Compartir producto Características del producto Unidad lineal LIL5010 | Robotunits Descripción Informaciones Características técnicas Dimensiones Descargas Vídeos Datos CAD Soluciones de aplicación Información sobre el producto Informaciones Características técnicas Dimensiones Descargas Informaciones Características técnicas Dimensiones Descargas Valores estándar longitud: hasta 6 metros perfil de 50 mm en toda la longitud par de giro máximo (par de accionamiento): 60 Nm precisión de posicionamiento ±0,2 mm (excluyendo la holgura de accionamiento) Características especiales posicionamiento de borde cero del carril-guía sin holgura respecto al perfil sistema de acoplamiento Ringspann protección contra el rebasamiento integrada Perfil básico 50×100 (PIL 5010) Placa del carro estándar 200×150 mm Md máx.: 60 Nm (par de accionamiento máximo transmisible) Desplazamiento/revolución 200 mm Diámetro efectivo 63,66 mm Par sin carga 1 Nm Precisión de posicionamiento ±0,2 mm (sin holgura de accionamiento) Peso propio del carro 2,66 kg Unidad lineal 50 Catálogo Catálogo 16.4 Sistema de ejes lineales Sistema_lineal_cálculos Folleto Robotunits-Folleto-ES_web Manual de instrucciones Manual de instrucciones Unidad lineal_ES Vídeos Datos CAD Todavía no tiene una cuenta? Regístrese ahora gratuitamente en o inicie sesión aquí para descargar los datos CAD. Acceder a los datos CAD Soluciones de aplicación Aumente la eficiencia de los empleados aprovechando el almacenamiento temporal del material de producción La solución de almacenamiento temporal ayuda a aumentar la eficiencia de los empleados Turnos sin personal gracias al almacenamiento temporal de producción personalizado Aumenta el tiempo de funcionamiento de la máquina en un 30-40 % Sistema cartesiano de 3 ejes lineales Sistema de ejes lineales
