Transportadores de charnelas

Tecnología de transporte eficiente para rutas complejas

Los transportadores de cadena articulada de Robotunits se adaptan fácilmente al diseño de su recorrido, lo que los hace perfectos para distancias largas con un solo accionamiento. Robustos, fiables y con un mantenimiento mínimo: para procesos eficientes y fluidos en la industria y la logística.

Solicitar oferta ahora
Transportadores de charnelas
Visión general
Ejemplo de aplicación
Propiedades y beneficios
Características técnicas
Descargas
Contacto
Transportadores de charnelas

Ejemplo de aplicación

Transportadores de charnelas

Fiables, versátiles y eficaces

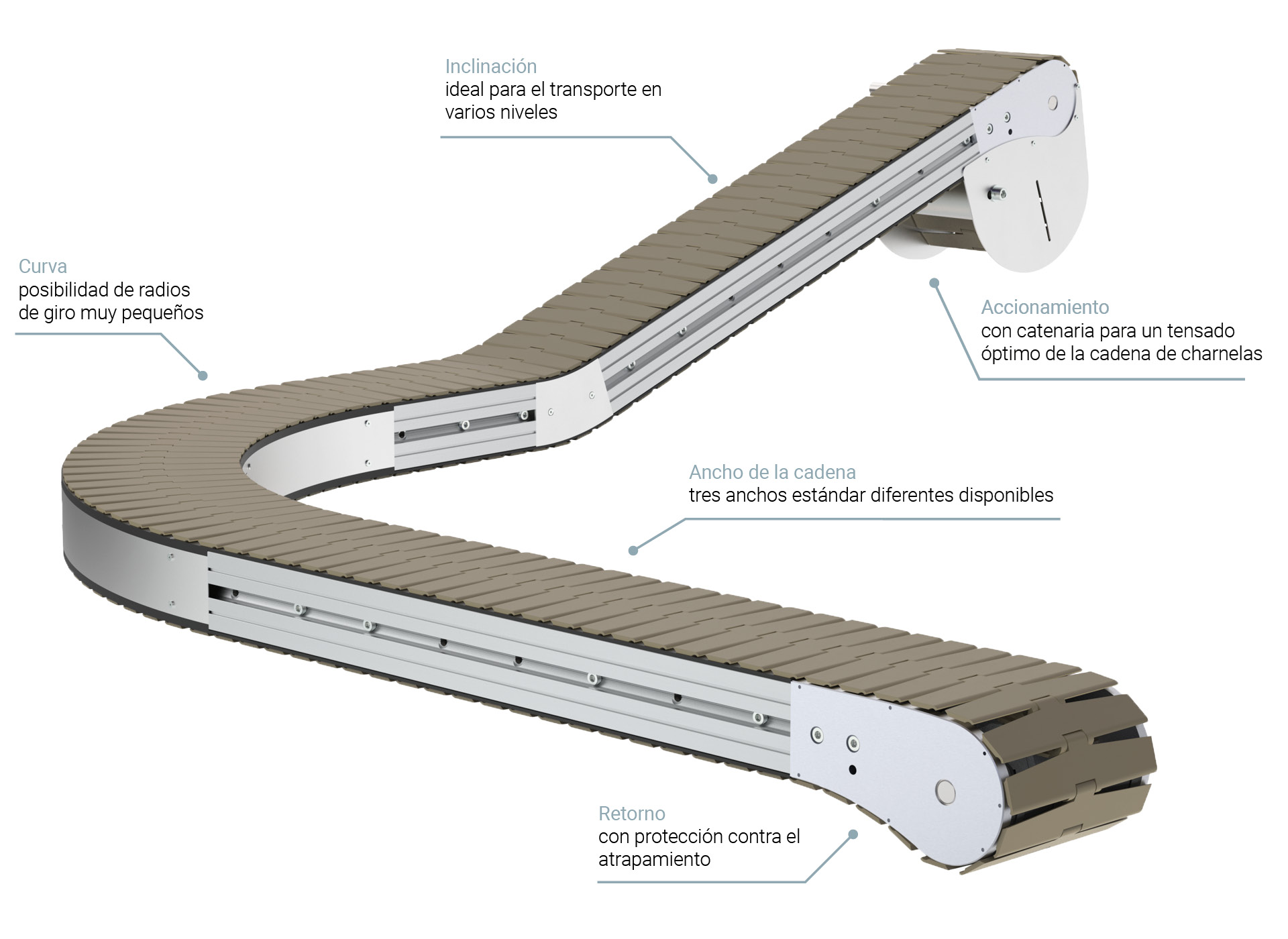

Descubra la solución versátil y fiable para transportar materiales a grandes distancias: Nuestros transportadores de charnelas están diseñados para realizar rutas complejas con varias curvas. Ya sea en la industria del envasado, la logística, la industria alimentaria, la gestión de residuos o la automoción, esta solución de transporte eficiente, segura y de bajo mantenimiento se adaptará perfectamente a sus procesos de producción y logística. Con su diseño robusto y su amplia gama de aplicaciones, nuestros transportadores agilizan el flujo de materiales, aumentando la productividad y optimizando sus procesos a largo plazo.

Propiedades

  • Transportadores de diseño compacto con posibilidad de realizar curvas muy cerradas
  • Distancias largas con solo un motor
  • Retorno enrasado con el perfil del marco

Beneficios

  • Se adapta perfectamente al espacio disponible y al flujo de materiales
  • Eficiencia energética
  • Fácil transferencia de productos
CE Icon

Características técnicas

* dependiendo del trazado del transportador
Ancho del bastidor:87 mm, 124 mm, 195 mm
Ancho de la cadena:82,6 mm, 114,3 mm, 190,5 mm
Radio de giro mínimo:con ancho de cadena 82,6 mm = 200 mm,
con ancho de cadena 114,3 mm = 200 mm,
con ancho de cadena 1920,5 mm = 610 mm
Velocidad:5 m/min a 30 m/min
Longitud máx. del transportador:aprox. 15.000 mm *
Peso máx. de transporte:aprox. 150 kg *

Otras anchuras y velocidades disponibles a petición.

Transportadores de charnelas

Diseño, accionamiento y control

Perfil especial:
  • Opciones de montaje para sensores, guía lateral y subestructura
Accionamiento:
  • Accionamiento 230/400V
  • Holgura de la cadena para tensar de forma óptima la cadena de charnelas
Retorno:
  • Retorno especial para un funcionamiento óptimo de la cadena de charnelas
  • A ras del perfil del bastidor
Tres anchos de bastidor
  • El ancho de bastidor adecuado para cada aplicación, en función del peso, la velocidad, la inclinación, el trazado de la ruta, etc.
Technische Zeichnung eines Förderrahmenprofil mit einer Rahmenbreite von 87 mm, dargestellt in blauer Kontur, zeigt die baulichen Eigenschaften für die Integration in Scharnierkettenförderer. Das Profil ist für den Einsatz je nach Gewicht, Geschwindigkeit, Steigung und Streckenlayout ausgelegt und bildet die Basis für flexible Förderlösungen.
Ancho del bastidor 87 mm
Technische Zeichnung eines Förderrahmenprofils mit einer Rahmenbreite von 124 mm, dargestellt in blauer Kontur, geeignet für die modulare Integration in Scharnierkettenförderer mit verschiedenen Anpassungsoptionen für Gewicht, Geschwindigkeit, Steigung und Streckenlayout.
Ancho del bastidor 124 mm
Technische Zeichnung eines Förderrahmenprofils mit einer Rahmenbreite von 195 mm, geeignet für die modulare Integration in Scharnierkettenförderer für verschiedene Anwendungen je nach Gewicht, Geschwindigkeit und Streckenlayout.
Ancho del bastidor 195 mm
Cadena de charnelas:
  • Diferentes anchos de cadena
  • Posibilidad de radios de giro muy cerrados
  • Los eslabones de la cadena son intercambiables uno a uno
Förderkette mit einer Breite von 82,6 mm und einem Kurvenradius von 200 mm, speziell für den Einsatz in engen Kurven bei Scharnierkettenförderern von Robotunits.
Ancho de cadena 82,6 mm
radio de giro 200 mm
Förderkette mit einer Kettenbreite von 114,3 mm, geeignet für den Einsatz in Kurven mit einem Radius von 200 mm, speziell für die schnelle und zuverlässige Materialförderung in engen Radien.
Ancho de cadena 114,3 mm
radio de giro 200 mm
Förderkette mit einer Breite von 190,5 mm, geeignet für den Kurvenradius von 610 mm, speziell für den Einsatz in engen Radien bei Scharnierkettenförderern von Robotunits.
Ancho de cadena 190,5 mm
radio de giro 610 mm

Soluciones de transporte plug and play

Nuestros transportadores de charnelas son extremadamente versátiles: pueden utilizarse tanto en funcionamiento cíclico como de acumulación o en otras soluciones plug and play que ya han demostrado su eficacia con nuestros transportadores de banda, banda modular y correa dentada. Esto nos permite ofrecerle una amplia gama de soluciones personalizadas con una tecnología de transporte eficaz que se adapta con precisión a sus necesidades individuales.
