Codificador

LIN 750_

Aplicación

Para la fijación al desviador de la correa dentada C8T o al desviador de la correa dentada LIN.

Instrucciones de montaje

Instrucciones de montaje

Instrucciones de montaje
Artículo

Set de codificador para unidad lineal

LIN7501

Total:

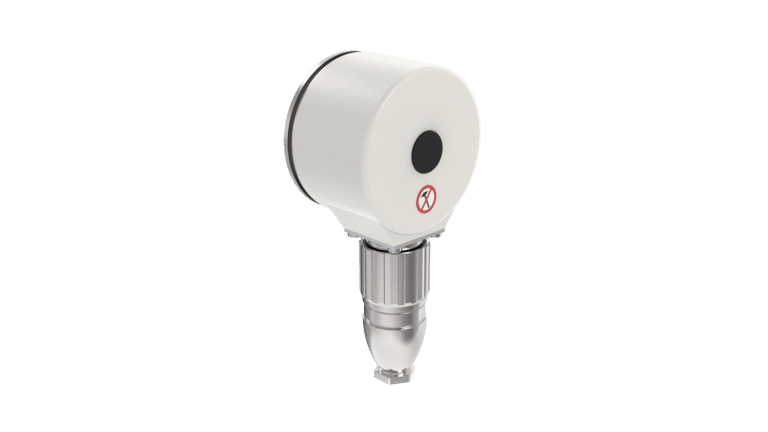

Codificador con conector redondo

LIN7500

Total:
Artículo

Set de codificador para unidad lineal

LIN7501

Codificador con conector redondo

LIN7500

×

Información sobre el producto

Volumen de suministro del conjunto de codificador LIN 7501

  • 1 codificador LIN 7500 con conector redondo
  • 1 eje del codificador LIN 5248
  • 1 embrague de tensado LIN 5246
  • 1 brazo de reacción
  • 2 tornillos IBS M06x016NIKO
  • 1 pasador elástico SPS 4x12

Volumen de suministro del codificador LIN 7500

  • 1 codificador LIN 7500 con conector redondo

Material

carcasa de aluminio

Velocidad de rotación

máx. 4000 rpm

Número de impulsos

2000 impulsos/revolución

Consumo de energía
  • 60 mA (10 VCC)
  • 30 mA (24 VCC)

Tensión de alimentación

10…30 VCC

Grado de protección

IP64

Variante de salida

contrafase

Peso
  • LIN 7501: 0,660 kg/conjunto
  • LIN 7500: 0,335 kg
Acceder a los datos CAD
